PS21245-E

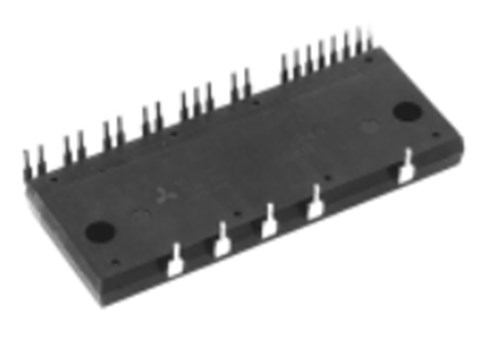

PS21245-E, Mitsubishi tarafından üretilen, 600V gerilim ve 20A akım kapasitesine sahip, son derece kompakt bir DIP-IPM (Akıllı Güç Modülü) ürünüdür. Bu modül, özellikle alanın kritik olduğu ve maliyet etkin çözümlerin arandığı düşük güçlü 3 fazlı motor kontrol uygulamaları için tasarlanmıştır. Güç IGBT'leri, sürücü devreleri ve temel koruma fonksiyonlarını tek bir pakette sunar.

PS21245-E'nin Özellikleri ve Avantajları

• Ultra Kompakt Tasarım: Standart DIP paket yapısı, PCB üzerinde minimum yer kaplayarak yüksek yoğunluklu tasarımlara imkan tanır.
• Entegre Sürücü ve Koruma: 6 adet IGBT, HVIC/LVIC sürücüler ve kontrol beslemesi düşük voltaj (UV) koruması içerir.
• Dahili Bootstrap Diyotları: Yüksek taraf sürücüleri için gereken bootstrap devresini basitleştiren dahili diyotlara sahiptir.
• Maliyet Etkin Çözüm: Çok sayıda bileşeni tek bir pakette birleştirerek toplam sistem maliyetini ve montaj süresini düşürür.
• Kolay Entegrasyon: 5V CMOS/TTL uyumlu girişleri sayesinde standart mikrodenetleyicilerle kolayca arayüz oluşturur.

Başlıca Kullanım Alanları

• Ev aletleri (Buzdolabı kompresörleri, çamaşır makinesi motorları)
• Fan ve pompa motoru sürücüleri
• Ofis otomasyon ekipmanları (Yazıcılar, fotokopi makineleri)
• Düşük güçlü endüstriyel otomasyon cihazları
• Hobi ve robotik projeleri

Sık Sorulan Sorular (SSS)

Soru: Bu modülde aşırı akım veya kısa devre koruması var mı?
→ PS21245-E, daha temel bir DIP-IPM modelidir ve genellikle dahili aşırı akım veya kısa devre koruması içermez. Bu tür korumaların, harici olarak bir şönt direnç ve op-amp devresi kullanılarak mikrodenetleyici tarafında gerçekleştirilmesi gerekir.

Soru: Bu modülü sürerken 'dead-time' (ölü zaman) eklemem gerekir mi?
→ Evet, kesinlikle. Aynı faz kolundaki yüksek ve alçak taraf IGBT'lerinin aynı anda iletime geçmesini (shoot-through) önlemek için, bir anahtar kapanmadan diğeri açılana kadar mikrodenetleyici tarafından birkaç mikrosaniyelik bir ölü zaman (dead-time) sinyallere eklenmelidir.

Maliyet odaklı ve kompakt motor sürücü tasarımlarınız için güvenilir ve basit çözüm: PS21245-E.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
