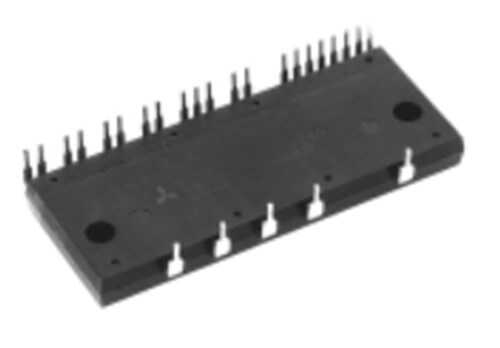

PS21246-AEP Akıllı Güç Modülü (IPM)

PS21246-AEP, Mitsubishi Electric tarafından üretilen, yüksek entegrasyon seviyesine sahip bir Akıllı Güç Modülü (IPM - Intelligent Power Module)'dür. Bu kompakt modül, üç fazlı motor sürücü ve invertör uygulamalarını basitleştirmek için tasarlanmıştır. İçerisinde 6 adet IGBT, serbest geçiş diyotları (FWD), gate sürücü devreleri ve entegre koruma fonksiyonları barındırarak hem yerden tasarruf sağlar hem de sistem güvenilirliğini artırır.

PS21246-AEP'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: 3 fazlı invertör devresi için gerekli güç ve kontrol bileşenlerini tek bir pakette sunar.
• Entegre Koruma: Aşırı akım (OC), kısa devre (SC), kontrol beslemesi düşük voltajı (UV) ve aşırı sıcaklık (OT) gibi kritik koruma devreleri içerir.
• Kompakt Tasarım: Yüksek entegrasyon seviyesi sayesinde PCB üzerinde kapladığı alanı önemli ölçüde azaltır.
• Kolay Sürüş: Dahili gate sürücüleri sayesinde doğrudan bir mikrodenetleyici veya DSP'den gelen 3.3V/5V mantık seviyeli sinyallerle kontrol edilebilir.
• Optimize Edilmiş Performans: Güç elemanları ve sürücü devreleri birbiriyle uyumlu şekilde optimize edildiği için düşük güç kaybı ve yüksek verimlilik sunar.

Başlıca Kullanım Alanları

• Klimalar ve ısı pompaları
• Çamaşır ve bulaşık makineleri gibi beyaz eşyalar
• Endüstriyel ve ev tipi fan ve pompa motor sürücüleri
• Küçük güçlü genel amaçlı invertörler
• Servo sürücüler ve otomasyon sistemleri

Sık Sorulan Sorular (SSS)

Soru: IPM kullanmanın ayrı komponentler (IGBT + Gate Sürücü) kullanmaya göre avantajı nedir?
→ Cevap: IPM'ler, tasarım sürecini hızlandırır, devre karmaşıklığını ve montaj hatalarını azaltır. Entegre koruma özellikleri sayesinde sistem daha güvenilir hale gelir. Ayrıca, optimize edilmiş iç yerleşim sayesinde daha iyi termal performans ve daha düşük EMI (Elektromanyetik Girişim) seviyeleri sunar.

Soru: PS21246-AEP'nin güç kapasitesi nedir?
→ Cevap: Bu modül genellikle 600V gerilim ve 30A akım kapasitesine sahiptir. Bu değerler, yaklaşık 1.5 kW'a kadar olan üç fazlı motorları sürmek için yeterlidir. Kesin güç hesabı için mutlaka datasheet incelenmelidir.

Motor sürücü tasarımlarınızı basitleştirmek ve güvenilirliği artırmak için PS21246-AEP IPM'i sisteminize entegre edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
