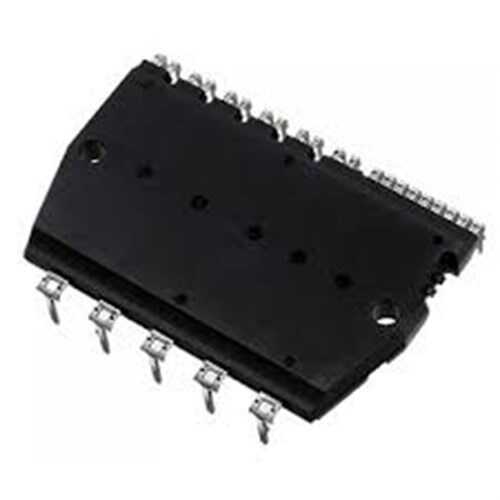

PS21562-CP Akıllı Güç Modülü (DIPIPM)

PS21562-CP, Mitsubishi Electric tarafından üretilen 4. nesil DIPIPM™ (Dual-In-Line Package Intelligent Power Module) serisinin bir üyesidir. Bu kompakt transfer kalıplı güç modülü, 3 fazlı invertör uygulamaları için tasarlanmış olup, 600V/5A kapasiteli CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisini kullanır. Entegre HVIC ve LVIC sürücüleri ile motor kontrol sistemlerinin tasarımını önemli ölçüde kolaylaştırır.

PS21562-CP'nin Özellikleri ve Avantajları

• Gelişmiş CSTBT™ Teknolojisi: Düşük VCE(sat) doyma gerilimi sayesinde daha az güç kaybı ve yüksek verimlilik sağlar.
• Tam Entegrasyon: Üç fazlı invertör köprüsü, HVIC ve LVIC sürücüleri ve bootstrap diyotlarını tek bir pakette birleştirir.
• Kapsamlı Koruma: Kontrol devresi için düşük gerilim (UV) koruması ve aşırı sıcaklık (OT) koruması içerir.
• Doğrudan Sürülebilirlik: 3.3V ve 5V mantık seviyelerindeki mikrodenetleyiciler tarafından doğrudan sürülebilir.
• Hata Sinyali Çıkışı: Koruma devreleri tetiklendiğinde (UV, OT) sisteme bir hata (Fo) sinyali gönderir.
• Kompakt Paket: DIPIPM paketi, PCB üzerinde minimum alan kaplayarak kompakt tasarımlara olanak tanır.

Başlıca Kullanım Alanları

• Küçük ev aletleri (çamaşır makineleri, buzdolabı kompresörleri)
• Klima fan motorları
• Düşük güçlü endüstriyel fan ve pompa motorları
• Ofis otomasyon ekipmanları
• Genel amaçlı küçük motor sürücüleri (400W'a kadar)

Sık Sorulan Sorular (SSS)

DIPIPM™ ne anlama geliyor?
→ DIPIPM, 'Dual-In-Line Package Intelligent Power Module' anlamına gelir. Bu, Mitsubishi'nin güç anahtarlarını, sürücüleri ve koruma devrelerini kompakt, PCB montajına uygun bir DIP paketinde birleştiren modül ailesinin ticari markasıdır.

Bu modülün aşırı akım koruması var mı?
→ PS21562-CP'nin bu spesifik modeli dahili aşırı akım koruması içermez. Bu korumanın harici olarak, genellikle emitter bacaklarına seri bağlı şönt dirençleri ve bir karşılaştırıcı devresi ile sağlanması gerekir.

Mitsubishi'nin kanıtlanmış DIPIPM™ teknolojisi ile PS21562-CP, düşük güçlü motor kontrol uygulamalarınız için güvenilir bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
