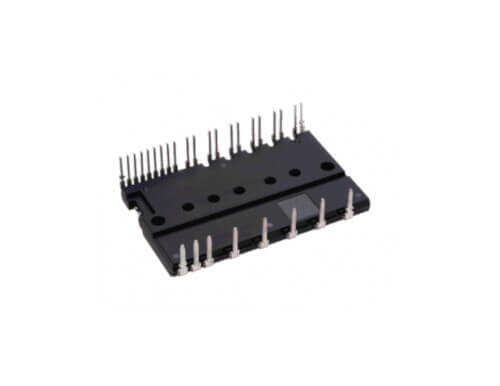

PS21765 Akıllı Güç Modülü (DIPIPM)

PS21765, Mitsubishi Electric'in yüksek performanslı DIPIPM™ ailesine ait, 600V/20A kapasiteli bir akıllı güç modülüdür. Gelişmiş 5. nesil IGBT teknolojisi ve optimize edilmiş sürücü entegrasyonu ile bu modül, 3 fazlı motor kontrol sistemlerinde üstün verimlilik, düşük gürültü ve yüksek güvenilirlik sunar. Entegre koruma fonksiyonları ve kompakt yapısı, onu geniş bir uygulama yelpazesi için ideal bir seçim haline getirir.

PS21765'in Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 600V - 20A değerleri ile orta güçteki motor uygulamalarını rahatlıkla destekler.
• Düşük Güç Kaybı: 5. nesil IGBT'ler sayesinde düşük VCE(sat) doyma gerilimi ve optimize edilmiş anahtarlama performansı sunar.
• Entegre Koruma Devreleri: Kısa devre (SC), kontrol beslemesi düşük gerilim (UV) ve aşırı sıcaklık (OT) korumalarını içerir.
• Dahili Bootstrap Devresi: Harici bootstrap diyotlarına ve dirençlerine olan ihtiyacı ortadan kaldırır.
• Hata Sinyali (FO): Herhangi bir koruma durumu aktif olduğunda mikrodenetleyiciye bilgi vermek için bir açık kolektör hata çıkışı sağlar.
• Kolay Arayüz: 3.3V/5V mantık seviyeleri ile uyumlu girişler, doğrudan mikrodenetleyici bağlantısını basitleştirir.

Başlıca Kullanım Alanları

• Ev tipi ve ticari klimalar
• Yüksek kapasiteli çamaşır makineleri ve kurutucular
• Endüstriyel pompalar ve fanlar
• Servo motorlar ve aktüatörler
• Genel amaçlı invertör ve motor sürücü sistemleri

Sık Sorulan Sorular (SSS)

Bu modülün soğutulması gerekiyor mu?
→ Evet, kesinlikle. Modülün belirtilen akım değerlerinde güvenli bir şekilde çalışabilmesi için uygun boyutta bir soğutucuya (heatsink) termal macun veya ped ile monte edilmesi zorunludur.

'FO' (Fault Output) pini nasıl kullanılır?
→ FO pini, bir koruma (kısa devre, düşük gerilim vb.) meydana geldiğinde 'low' seviyesine çekilen bir açık kolektör çıkışıdır. Bu pin, bir pull-up direnci ile mikrodenetleyicinin bir girişine bağlanarak sistemin hatayı algılaması ve motoru güvenli bir şekilde durdurması sağlanır.

Orta güç uygulamalarınızda PS21765 DIPIPM ile performansı ve güvenilirliği en üst düzeye çıkarın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
