PS21767

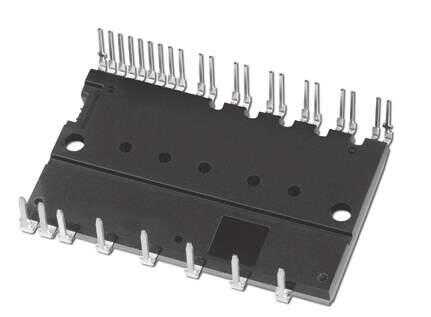

PS21767, Mitsubishi Electric'in geliştirdiği, 600V gerilim ve 30A akım değerlerine sahip, yüksek fonksiyonlu bir IPM (Akıllı Güç Modülü) ürünüdür. Bu modül, 3 fazlı motor sürücü devreleri için gerekli olan IGBT güç anahtarlarını, yüksek ve alçak taraf sürücü entegrelerini ve kapsamlı koruma devrelerini tek bir optimize edilmiş pakette birleştirir.

PS21767'nin Özellikleri ve Avantajları

• Entegre Çözüm: 6 adet 600V/30A IGBT, HVIC/LVIC sürücü devreleri ve bootstrap diyotlarını içerir.
• Kapsamlı Koruma: Kısa devre (SC), aşırı akım (OC), kontrol beslemesi düşük voltaj (UV) ve aşırı sıcaklık (OT) korumalarını barındırır.
• Arıza Sinyali Çıkışı: Herhangi bir koruma tetiklendiğinde, mikrodenetleyiciye bir arıza sinyali (Fo) göndererek sistemin güvenli bir şekilde kapatılmasına olanak tanır.
• Verimli Performans: Düşük doyma gerilimine sahip CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisi sayesinde güç kayıplarını azaltır.
• Kolay Arayüz: 3.3V ve 5V mantık seviyeleriyle uyumlu girişleri, mikrodenetleyicilerle doğrudan entegrasyonu kolaylaştırır.

Başlıca Kullanım Alanları

• Orta güçlü motor sürücüleri (1.5 kW - 2.2 kW)
• Klimalar ve ticari soğutma sistemleri
• Servo motorlar ve endüstriyel otomasyon
• Pompa ve fan kontrol üniteleri
• Genel amaçlı invertörler

Sık Sorulan Sorular (SSS)

Soru: PS21767 modülündeki bootstrap devresi ne işe yarar?
→ Bootstrap devresi, harici bir bootstrap kapasitörü ve modül içindeki diyotları kullanarak, yüksek taraf (high-side) IGBT'lerini sürmek için gereken 'yüzer' (floating) besleme gerilimini oluşturur. Bu, harici izole güç kaynaklarına olan ihtiyacı ortadan kaldırarak tasarımı basitleştirir.

Soru: Aşırı akım koruması (OC) ile kısa devre koruması (SC) arasındaki fark nedir?
→ Aşırı akım koruması, genellikle motorun zorlanması gibi durumlarda nominal akımın biraz üzerinde, daha uzun süreli akımları algılar. Kısa devre koruması ise, motor sargılarında veya kablolarda bir kısa devre olması durumunda oluşan çok yüksek ve ani akım artışlarını algılayarak IGBT'leri milisaniyeler içinde kapatır ve hasarı önler.

Orta güç segmentindeki motor kontrol projeleriniz için akıllı koruma ve yüksek verimliliği PS21767 ile birleştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
