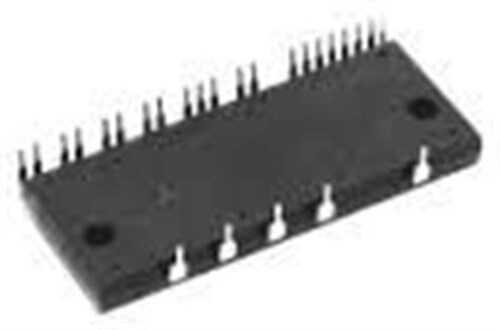

PS21867-P

PS21867-P, Mitsubishi Electric'in DIP-IPM serisine ait, son derece kompakt ve akıllı bir güç modülüdür. 600V gerilim ve 30A akım kapasitesi sunan bu entegre devre, 3 fazlı AC motor sürücüleri için gerekli olan güç IGBT'lerini, serbest geçiş diyotlarını ve optimize edilmiş sürücü devrelerini tek bir DIP paketinde barındırır. Yüksek entegrasyon seviyesi, özellikle yerden tasarrufun kritik olduğu uygulamalarda büyük avantaj sağlar.

PS21867-P'nin Özellikleri ve Avantajları

• Yüksek Güç Yoğunluğu: Kompakt DIP paketinde 30A'e kadar akım kapasitesi sunarak PCB alanını minimize eder.
• Entegre Koruma Devreleri: Dahili sürücü IC'si; kısa devre, aşırı akım, ve kontrol beslemesi düşük voltaj koruması gibi kritik fonksiyonları içerir.
• Dahili Bootstrap Diyotları: High-side (üst kol) sürücüleri için gerekli olan bootstrap diyotları modül içine entegre edilmiştir, bu da harici bileşen sayısını azaltır.
• CMOS Uyumlu Girişler: 3.3V ve 5V mantık seviyesindeki mikrodenetleyicilerle doğrudan arayüz oluşturulabilir.
• Düşük Güç Kayıpları: En yeni nesil CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisi ile düşük VCE(sat) değerleri ve yüksek anahtarlama verimliliği sunar.

Başlıca Kullanım Alanları

• Yüksek güçlü fan ve pompa motorları
• Ev tipi ve ticari klima sistemleri
• Çamaşır ve bulaşık makinelerinin ana motor sürücüleri
• Düşük güçlü endüstriyel otomasyon sistemleri
• Genel amaçlı kompakt motor sürücüleri (inverterler)

Sık Sorulan Sorular (SSS)

Soru: Bu IPM'in 'P' soneki ne anlama gelmektedir?
→ Mitsubishi IPM serilerinde sonekler genellikle paket tipini, pin yapısını veya belirli bir nesil/revizyonu belirtir. PS21867-P'nin 'P' soneki, spesifik DIP paket yapısını ve pin konfigürasyonunu ifade eder. Tasarım yaparken doğru paket tipi için datasheet'in kontrol edilmesi çok önemlidir.

Soru: Modülün aşırı ısınmasını nasıl önleyebilirim?
→ 30A gibi bir akım kapasitesinde, modülün uygun bir soğutucu (heatsink) üzerine monte edilmesi zorunludur. Modül ile soğutucu arasına termal macun uygulanmalı ve sistemin hava akışı sağlanarak etkili bir soğutma yapılmalıdır. Gerekirse, bir fan ile cebri soğutma düşünülebilir.

PS21867-P'nin yüksek güç yoğunluğu ile daha küçük ve daha verimli motor sürücüleri tasarlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
