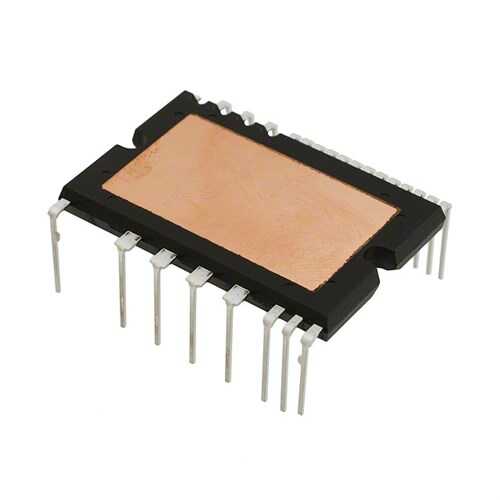

PS21963-4S

PS21963-4S, Mitsubishi'nin kanıtlanmış güvenilirliğe sahip DIP-IPM (Akıllı Güç Modülü) serisinin bir parçasıdır. Bu kompakt modül, özellikle 1kW altındaki küçük motor sürücü uygulamaları için tasarlanmıştır. İçerisinde IGBT güç elemanları, yüksek ve alçak taraf sürücü IC'leri ve bootstrap devrelerini barındırarak, üç fazlı bir inverter devresini minimum harici bileşenle kurmanıza olanak tanır.

PS21963-4S'nin Özellikleri ve Avantajları

• Kompakt Tasarım: Çift sıralı pin yapısı (DIP), PCB üzerinde az yer kaplar ve montajı basitleştirir.
• Entegre Sürücü ve Koruma: Dahili HVIC ve LVIC'ler, IGBT'leri güvenli bir şekilde sürerken, düşük voltaj kilitleme (UV) ve kısa devre (SC) koruması sağlar.
• Bootstrap Devresi: Yüksek taraf (high-side) sürücüler için gerekli olan bootstrap diyotları ve akım sınırlama dirençleri modüle dahildir.
• CMOS/TTL Uyumlu Girişler: 3.3V veya 5V mantık seviyesine sahip mikrodenetleyicilerle doğrudan kontrol edilebilir.
• Yüksek Güvenilirlik: Mitsubishi'nin uzun yıllara dayanan IPM tecrübesi ile üretilmiştir, bu da onu dayanıklı ve güvenilir bir seçenek yapar.

Başlıca Kullanım Alanları

• Çamaşır makineleri ve bulaşık makineleri
• Klima fan motorları
• Buzdolabı kompresörleri
• Küçük endüstriyel pompalar ve fanlar
• Otomasyon ve hobi projeleri

Sık Sorulan Sorular (SSS)

Soru: Bu modülü sürerken 'dead time' (ölü zaman) ayarı yapmam gerekir mi?
→ Hayır, PS21963-4S gibi IPM'lerin birçoğu, aynı faz kolundaki üst ve alt IGBT'lerin aynı anda iletime geçmesini önlemek için gerekli olan ölü zamanı (dead time) kendi içlerinde otomatik olarak oluşturur. Bu, tasarımı büyük ölçüde basitleştirir.

Soru: '4S' paketi ile diğer DIP-IPM paketleri arasında fark var mı?
→ Evet, '4S' genellikle belirli bir pin yapısını veya paket boyutunu ifade eder. Örneğin, pinler arası mesafe veya toplam paket boyutu diğer versiyonlardan farklı olabilir. Tasarım yaparken doğru paket tipinin datasheet'ten kontrol edilmesi kritik öneme sahiptir.

PS21963-4S'nin basitliği ve güvenilirliği ile küçük motor kontrol projelerinizi hızla hayata geçirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
