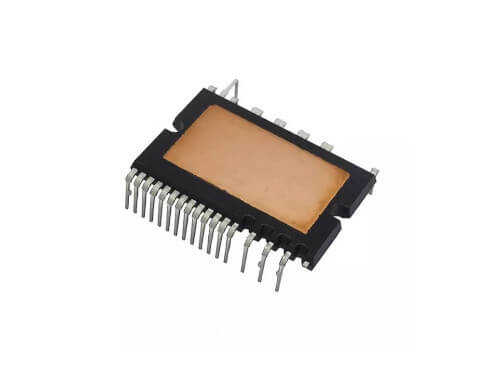

PS21964-4S

PS21964-4S, Mitsubishi Electric tarafından geliştirilen, yüksek entegrasyon seviyesine sahip bir DIP Akıllı Güç Modülü (IPM - Intelligent Power Module)'dür. Bu modül, özellikle klimalar, çamaşır makineleri ve fanlar gibi ev aletlerinin motor kontrolü için tasarlanmıştır. Tek bir kompakt paket içerisinde IGBT güç katını, sürücü devresini ve koruma fonksiyonlarını barındırır.

PS21964-4S'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: 3 fazlı invertör için IGBT'ler, yüksek voltaj sürücü IC'leri (HVIC), düşük voltaj sürücü IC'leri (LVIC) ve bootstrap diyotlarını içerir.
• Gelişmiş Koruma Fonksiyonları: Kısa devre (SC), aşırı akım (OC), kontrol beslemesi düşük voltajı (UV) ve aşırı ısınma (OT) gibi kritik korumaları entegre olarak sunar.
• Basitleştirilmiş Arayüz: 3.3V ve 5V CMOS/TTL mantık seviyeleri ile uyumlu giriş pinleri sayesinde mikrodenetleyici bağlantısını kolaylaştırır.
• Kompakt DIP Paket: Dar alanlı PCB tasarımlarında yerden tasarruf sağlar ve montajı kolaylaştırır.
• Yüksek Güvenilirlik: Mitsubishi'nin kanıtlanmış teknolojisi ile üretilmiştir, bu da uzun ömürlü ve kararlı bir çalışma performansı sunar.

Başlıca Kullanım Alanları

• Klimaların kompresör ve fan motoru sürücüleri
• Çamaşır ve bulaşık makinelerinin motor kontrol kartları
• Buzdolabı kompresör sürücüleri
• Küçük endüstriyel motorlar ve pompalar
• Genel amaçlı küçük güç invertörleri

Sık Sorulan Sorular (SSS)

Bu IPM'i kullanmak için harici bir sürücü devresine ihtiyacım var mı?
→ Hayır, PS21964-4S gibi Akıllı Güç Modülleri'nin en büyük avantajı, gate sürücü devresinin zaten modülün içinde entegre olmasıdır. Sadece mikrodenetleyicinizden gelen düşük güçlü PWM sinyallerini doğrudan modülün giriş pinlerine bağlamanız yeterlidir.

Bootstrap devresi nedir ve neden gereklidir?
→ Bootstrap devresi, yüksek taraf (high-side) IGBT'lerini sürmek için gereken 'yüzer' gate voltajını oluşturmak için kullanılır. Bu modül, bootstrap diyotlarını ve kapasitörler için gerekli devre yapısını entegre ederek bu işlemi basitleştirir.

Beyaz eşya ve klima motor kontrol tasarımlarınızda PS21964-4S ile güvenilirliği ve entegrasyonu bir arada yakalayın!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
