PS21965-4W

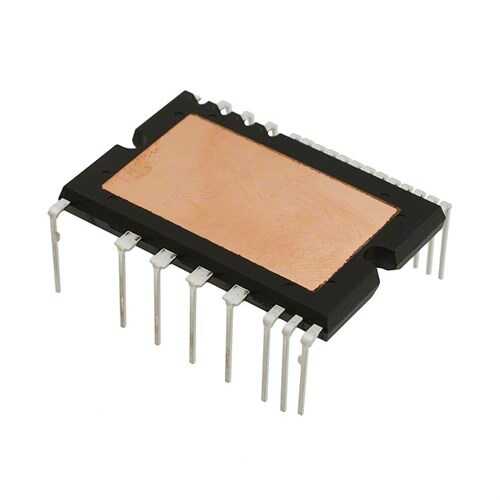

PS21965-4W, Mitsubishi Electric'in DIP-IPM+ serisine ait, yüksek fonksiyonlu bir akıllı güç modülüdür. 600V gerilim ve 20A akım kapasitesi sunan bu modül, 3 fazlı bir inverter devresini, entegre sürücü ve koruma fonksiyonlarını ve dahili bootstrap diyotlarını kompakt bir DIP paketinde birleştirir. '-4W' soneki, genellikle belirli bir paket ve pin yapısını ifade eder ve güvenilir montaj için tasarlanmıştır.

PS21965-4W'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon Seviyesi: Güç IGBT'leri, FWD'ler, HVIC, LVIC ve bootstrap diyotları tek bir pakette toplanmıştır.
• Gelişmiş Koruma Fonksiyonları: Kısa devre (SC), kontrol beslemesi düşük voltaj (UV) ve aşırı sıcaklık (OT) gibi entegre koruma mekanizmaları ile sistem güvenliğini en üst düzeye çıkarır.
• Doğrudan Mikrodenetleyici Arayüzü: 3.3V/5V CMOS/TTL uyumlu giriş pinleri sayesinde harici bir arayüz devresine ihtiyaç duymadan doğrudan mikrodenetleyici ile kontrol edilebilir.
• Optimize Edilmiş Performans: Mitsubishi'nin 6. nesil CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisi sayesinde düşük güç kaybı ve yüksek verimlilik sunar.
• Arıza Sinyali Çıkışı: Herhangi bir koruma durumu tetiklendiğinde, sistem kontrolcüsünü uyarmak için bir arıza (FO) sinyali üretir.

Başlıca Kullanım Alanları

• Ev aletleri (çamaşır makineleri, klimalar, buzdolapları)
• Küçük güçlü endüstriyel motor sürücüleri
• Fan ve pompa kontrol üniteleri
• Genel amaçlı kompakt inverterler
• Servo ve step motor sürücüleri

Sık Sorulan Sorular (SSS)

Soru: DIP-IPM+ serisinin standart DIP-IPM'lerden farkı nedir?
→ DIP-IPM+ serisi genellikle daha yeni nesil IGBT teknolojisi, daha gelişmiş koruma özellikleri ve daha iyi termal performans sunan geliştirilmiş bir versiyondur. Ayrıca paket ve pin yapısında da optimizasyonlar içerebilir.

Soru: Bu modül için PCB tasarımı yaparken nelere dikkat etmeliyim?
→ Yüksek akım taşıyan güç yollarını (DC bara, faz çıkışları) mümkün olduğunca kısa ve geniş tutmak önemlidir. Kontrol sinyali yollarını gürültü kaynaklarından (güç yolları) uzak tutun. Modülün altına, soğutucuya monte edilecek alana termal via'lar yerleştirmek, ısı transferini iyileştirebilir. Detaylı öneriler için datasheet'teki layout kılavuzunu inceleyin.

PS21965-4W ile kompakt, verimli ve son derece güvenilir motor sürücüleri geliştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
