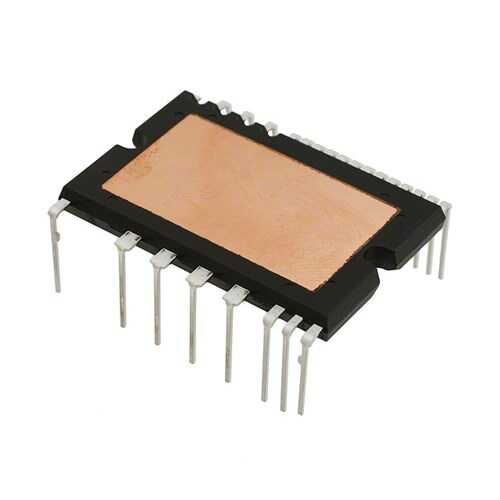

PS219A4-ASTX

PS219A4-ASTX, Mitsubishi tarafından üretilen, yüksek performanslı bir Akıllı Güç Modülü (IPM)'dür. Özellikle 1.5kW ve altındaki 3 fazlı motor kontrol sistemleri için tasarlanmıştır. Bu modül, en son nesil IGBT teknolojisi, optimize edilmiş gate sürücüleri ve dahili koruma fonksiyonlarını kompakt bir pakette sunarak, yüksek verimlilik ve güvenilirlik gerektiren uygulamalar için ideal bir çözüm oluşturur.

PS219A4-ASTX'nin Özellikleri ve Avantajları

• Üstün Termal Performans: Geliştirilmiş paket tasarımı sayesinde ısıyı etkin bir şekilde dağıtarak daha stabil bir çalışma sağlar.
• Düşük Güç Kayıpları: 7. nesil CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisi, anahtarlama ve iletim kayıplarını minimuma indirir.
• Kapsamlı Koruma Devreleri: Kısa devre (SC), kontrol beslemesi düşük voltaj (UV) ve aşırı sıcaklık (OT) korumalarını içerir. Analog sıcaklık çıkışı (VOT) ile hassas sıcaklık izleme imkanı sunar.
• Bootstrap Devresi: Dahili bootstrap diyotları sayesinde üst kol IGBT'lerinin sürülmesi için harici bir güç kaynağına olan ihtiyacı ortadan kaldırır.
• Geniş Uyumluluk: 3.3V ve 5V seviyesindeki mikrodenetleyici arayüzleri ile doğrudan uyumlu çalışır.

Başlıca Kullanım Alanları

• Klimaların Inverter Sürücüleri
• Servo Sürücüler ve Endüstriyel Motorlar
• Yüksek Verimli Çamaşır Makineleri
• Ticari Buzdolapları
• Pompa ve Fan Kontrol Üniteleri

Sık Sorulan Sorular (SSS)

Analog sıcaklık çıkışı (VOT) ne işe yarar?
→ VOT pini, modülün içindeki sıcaklık sensöründen gelen analog bir voltaj sinyali çıkışı sağlar. Bu sinyal, bir mikrodenetleyicinin ADC (Analog-Dijital Çevirici) girişi ile okunarak IPM'in anlık sıcaklığının hassas bir şekilde izlenmesine olanak tanır. Bu sayede, sistem aşırı ısınmadan önce fan hızını artırma veya gücü azaltma gibi önleyici tedbirler alabilir.

Bu IPM, diğer PS21xxx serisi modüllerle değiştirilebilir mi?
→ Pin yapısı ve fonksiyonları benzer olsa da, her IPM'in voltaj, akım ve koruma seviyeleri farklıdır. Bir modülü diğeriyle değiştirmeden önce, her iki ürünün de datasheet'lerini dikkatlice karşılaştırarak pin uyumluluğunu, elektriksel değerleri ve koruma özelliklerinin uygulamanız için uygun olduğundan emin olmalısınız.

PS219A4-ASTX'nin gelişmiş teknolojisi ile motor kontrol tasarımlarınızda verimlilik ve güvenilirlik standartlarını yükseltin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
