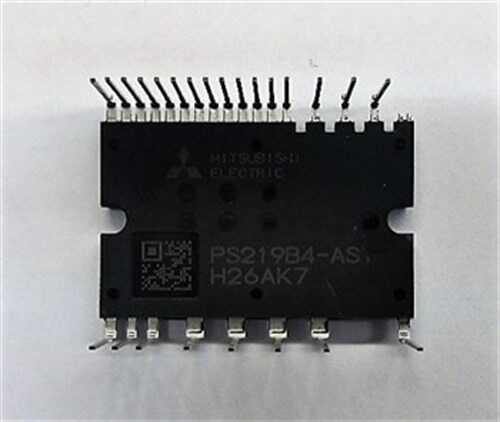

PS219B4-AST DIP-IPM Akıllı Güç Modülü

PS219B4-AST, Mitsubishi Electric'in geliştirdiği, ultra kompakt bir DIP-IPM (Dual-In-Line Package Intelligent Power Module) ürünüdür. 600V gerilim ve 15A akım kapasitesi sunan bu modül, küçük güçlü motor kontrol uygulamaları için hepsi bir arada bir çözüm sunar. Güç IGBT'leri, gate sürücüleri, bootstrap diyotları ve koruma devrelerini tek bir küçük paket içinde barındırarak tasarım sürecini inanılmaz derecede basitleştirir.

PS219B4-AST'nin Özellikleri ve Avantajları

• Ultra Kompakt DIP Paket: Standart çift sıralı paket yapısı, PCB üzerinde minimum yer kaplar ve montajı son derece kolaydır.
• Yüksek Entegrasyon Seviyesi: 3 fazlı bir inverter için gereken neredeyse tüm bileşenleri (sürücü, bootstrap devresi, koruma) içerir.
• Dahili Koruma Fonksiyonları: Düşük voltaj kilitleme (UV), kısa devre (SC) ve aşırı sıcaklık (OT) gibi hayati koruma özellikleri ile donatılmıştır.
• Kolay Kontrol: 3.3V/5V mantık seviyesi girişleri sayesinde doğrudan mikrodenetleyicilerle sürülebilir.
• Dahili Bootstrap Devresi: Yüksek taraf (high-side) IGBT'leri sürmek için gerekli olan bootstrap diyotlarını ve akım sınırlama dirençlerini içerir, bu da harici bileşen ihtiyacını azaltır.

Başlıca Kullanım Alanları

• Ev tipi klimaların fan motorları
• Buzdolabı kompresörleri
• Küçük fanlar ve pompalar
• Bulaşık ve çamaşır makineleri
• Düşük güçlü genel amaçlı inverterler

Sık Sorulan Sorular (SSS)

Soru: DIP-IPM'in standart IPM'lere göre avantajı nedir?
→ Cevap: DIP-IPM'ler, daha da yüksek bir entegrasyon seviyesi ve çok daha küçük bir paket sunar. Özellikle alanın kritik olduğu ve maliyetin önemli olduğu tüketici elektroniği ve ev aletleri gibi uygulamalar için tasarlanmıştır.

Soru: PS219B4-AST'nin soğutması nasıl yapılmalıdır?
→ Cevap: Düşük güç tüketimine rağmen, bu modülün de ürettiği ısıyı dağıtmak için genellikle PCB üzerindeki bakır alanlar soğutucu olarak kullanılır veya küçük bir alüminyum soğutucuya monte edilir. Datasheet'teki termal tasarım önerilerine uyulmalıdır.

PS219B4-AST DIP-IPM ile kompakt, maliyet etkin ve güvenilir motor kontrol çözümleri geliştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
