PS22056

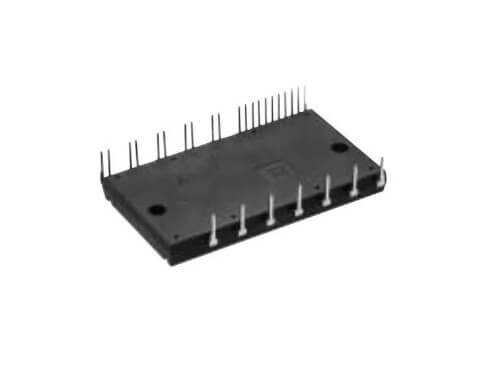

PS22056, 3 fazlı inverter uygulamaları için özel olarak geliştirilmiş, yüksek entegrasyon seviyesine sahip bir Akıllı Güç Modülü (IPM)'dür. 6 adet IGBT, 6 adet FWD (Serbest Geçiş Diyodu) ve 3 adet yarım köprü HVIC sürücüyü tek bir kompakt pakette birleştiren PS22056, motor kontrol devrelerinin tasarımını önemli ölçüde kolaylaştırır ve PCB boyutunu küçültür.

PS22056'nın Özellikleri ve Avantajları

• 1200V yüksek dayanım gerilimi ve 25A akım kapasitesi.
• Tüm 6 IGBT için entegre kapı sürme ve koruma devreleri.
• Dahili koruma fonksiyonları: Kısa devre koruması (SC), düşük kontrol besleme gerilimi koruması (UV) ve termal kapatma (OT).
• Hata durumlarında mikrodenetleyiciye geri bildirim sağlayan arıza (Fault) sinyal çıkışı.
• İzole taban plakası sayesinde kolay ve güvenli soğutucu montajı.

Başlıca Kullanım Alanları

• Genel amaçlı endüstriyel inverterler.
• AC servo sürücü sistemleri.
• Asansör ve yürüyen merdiven kontrol üniteleri.
• Orta güçteki klima ve HVAC sistemleri.
• Yüksek güçlü pompa ve fan uygulamaları.

Sık Sorulan Sorular (SSS)

PS22056 modülündeki 'Fault' çıkışı ne işe yarar?
→ Fault (hata) pini, modül içerisinde aşırı akım, kısa devre veya düşük besleme gerilimi gibi bir koruma durumu tetiklendiğinde aktif hale gelen bir açık kolektör çıkışıdır. Bu sinyal, kontrol devresine (mikrodenetleyiciye) sistemde bir sorun olduğunu bildirir ve güvenli bir kapatma işlemi başlatılmasına olanak tanır.

Bu modül için gerekli olan ölü zaman (dead-time) ne kadardır?
→ Gerekli ölü zaman değeri, modülün anahtarlama karakteristiklerine bağlıdır ve resmi datasheet belgesinde belirtilmiştir. Modülün güvenli çalışması için mikrodenetleyici tarafından üretilen PWM sinyallerinde bu minimum ölü zamanın sağlanması zorunludur.

Orta güçteki 3 fazlı inverter projeleriniz için hepsi bir arada çözüm olan PS22056'yı tercih edin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Projenizin kesin gereksinimleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
