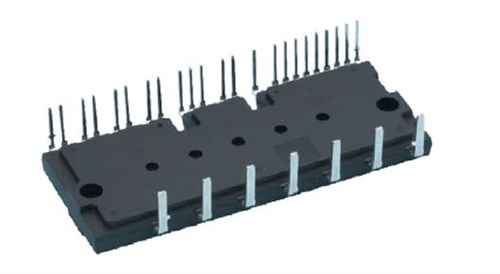

PS22A79 Akıllı Güç Modülü (DIP-IPM)

PS22A79, Mitsubishi Electric tarafından geliştirilen, 1200V gerilim ve 15A akım kapasitesine sahip bir Akıllı Güç Modülü (IPM)'dür. DIP-IPM (Dual-In-Line Package IPM) serisinin bir üyesi olan bu modül, bir adet üç fazlı IGBT inverter köprüsünü, optimize edilmiş gate sürücü devrelerini ve kapsamlı koruma fonksiyonlarını tek bir kompakt pakette birleştirir. Yüksek voltaj gerektiren kompakt motor sürücü uygulamaları için mükemmel bir çözümdür.

PS22A79'un Özellikleri ve Avantajları

• Yüksek Gerilim Kapasitesi: 1200V'luk dayanım gerilimi, 380V/400V AC şebekelerinde çalışan endüstriyel uygulamalar için idealdir.
• Entegre Koruma Devreleri: Kısa devre (SC), aşırı akım (OC), kontrol beslemesi düşük gerilim (UV) ve aşırı sıcaklık (OT) gibi kritik koruma özelliklerini içerir.
• Arıza Sinyal Çıkışı (Fo): Herhangi bir koruma durumu tetiklendiğinde, ana kontrolcüye bir arıza sinyali göndererek sistemin güvenli bir şekilde durmasını sağlar.
• DIP Paket: Kompakt ve standartlaştırılmış DIP paketi, PCB montajını kolaylaştırır ve yerden tasarruf sağlar.
• CMOS Uyumlu Girişler: Kontrol girişleri (3-5V) doğrudan mikrodenetleyicilerle sürülebilir, bu da arayüz devresini basitleştirir.

Başlıca Kullanım Alanları

• Küçük endüstriyel motor sürücüleri (AC 380V)
• Servo motor ve step motor sürücüleri
• Endüstriyel otomasyon ve robotik kolları
• Küçük güçlü ticari klimalar ve havalandırma sistemleri
• Takım tezgahları (CNC) motor kontrolü

Sık Sorulan Sorular (SSS)

Bu modülün diğer 1200V IGBT modüllerinden farkı nedir?
→ PS22A79, sadece güç anahtarlarını (IGBT) değil, aynı zamanda onları sürmek için gereken tüm gate sürücü mantığını ve koruma devrelerini de içeren 'akıllı' bir modüldür (IPM). Bu, tasarımcının harici sürücü ve koruma devresi tasarlama yükünü ortadan kaldırır, sistemi basitleştirir ve güvenilirliği artırır.

PS22A79 için harici bir bootstrap devresine ihtiyaç var mıdır?
→ Hayır, bu modül high-side (üst kol) IGBT'leri sürmek için gereken bootstrap devresini (diyot ve akım sınırlama direnci) kendi içinde barındırır. Tasarımcının sadece datasheet'te belirtilen bootstrap kapasitörlerini harici olarak eklemesi yeterlidir.

PS22A79'un yüksek entegrasyonu ve güvenilirliği ile endüstriyel motor sürücü projelerinizi kolaylıkla tamamlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
