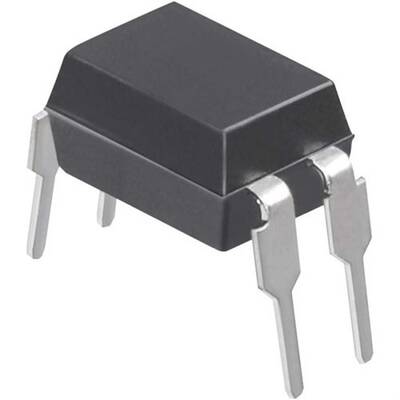

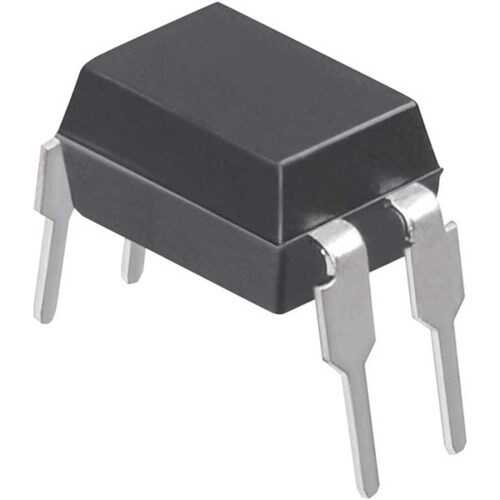

PS2501-1 - 2501 DIP-4

PS2501-1, en yaygın kullanılan genel amaçlı optokuplörlerden biridir. Bir kızılötesi (infrared) LED ve bir NPN fototransistörden oluşur ve bu iki bileşen arasında yüksek galvanik izolasyon sağlar. DIP-4 kılıfı ile hem prototipleme hem de seri üretim için kullanımı son derece kolaydır. Farklı voltaj seviyelerindeki iki devreyi birbirine bağlamak için ideal bir çözümdür.

PS2501-1'nin Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Devreler arasında 5000 Vrms'e kadar elektriksel yalıtım sağlayarak güvenliği artırır ve toprak döngüsü (ground loop) sorunlarını önler.
• Yüksek Akım Aktarım Oranı (CTR): Giriş akımına göre çıkış akımının ne kadar olacağını belirten CTR değeri, verimli sinyal aktarımı sağlar.
• Standart DIP-4 Kılıf: Breadboard'lar, delikli pertinakslar ve standart PCB tasarımları ile tam uyumludur.
• Düşük Maliyet ve Yaygın Bulunabilirlik: Endüstride çok yaygın olarak kullanıldığı için uygun fiyatlı ve kolay temin edilebilir bir komponenttir.
• Hızlı Tepki Süresi: Orta hızdaki dijital sinyallerin izolasyonu için yeterli anahtarlama hızına sahiptir.

Başlıca Kullanım Alanları

• Mikrodenetleyici I/O Pin İzolasyonu
• Röle ve Solenoid Sürücü Devreleri
• Anahtarlamalı Güç Kaynaklarında (SMPS) Geri Besleme (Feedback) Hattı İzolasyonu
• Farklı Mantık Seviyeleri Arasında Arayüz Oluşturma (örn. 5V TTL ile 12V PLC)
• Endüstriyel Kontrol Sistemleri ve PLC'ler

Sık Sorulan Sorular (SSS)

Optokuplörün girişine bağlanan seri direnç neden gereklidir?
→ Optokuplörün içindeki LED, standart bir LED gibi çalışır ve üzerinden geçecek akımın sınırlandırılması gerekir. Seri direnç, mikrodenetleyici veya sinyal kaynağının çıkış gerilimine göre LED'in üzerinden datasheet'te belirtilen güvenli akım değerinin geçmesini sağlar.

Bu optokuplör ile AC sinyalleri izole edebilir miyim?
→ PS2501-1, temel olarak DC sinyaller için tasarlanmıştır. AC sinyalleri izole etmek için genellikle iki optokuplörün ters paralel bağlanması veya özel AC girişli optokuplörlerin kullanılması gibi farklı devre teknikleri gereklidir.

Devreleriniz arasında güvenilir ve basit bir elektriksel izolasyon sağlamak için PS2501-1'i tercih edebilirsiniz.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
