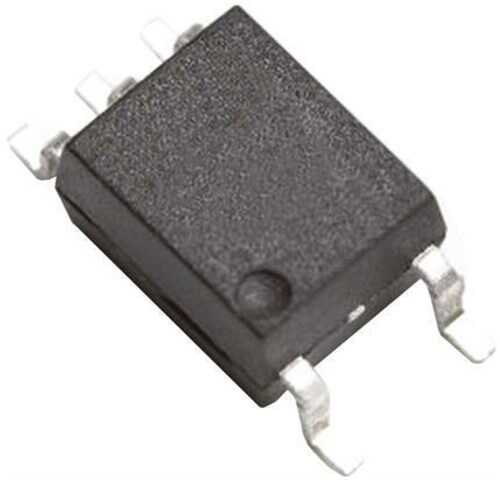

PS9113 - 9113 SOP-5 Yüksek Hızlı Optokuplör

PS9113, özellikle IPM (Akıllı Güç Modülü) ve IGBT/MOSFET sürücü devreleri için tasarlanmış, yüksek hızlı bir optokuplördür. Kompakt SOP-5 kılıfı içerisinde yüksek performans sunan bu bileşen, yüksek gürültülü endüstriyel ortamlarda dahi sinyal bütünlüğünü korumak için yüksek CMR (Common Mode Rejection) özelliğine sahiptir. Hızlı anahtarlama gerektiren güç elektroniği uygulamaları için ideal bir çözümdür.

PS9113 - 9113 SOP-5'nin Özellikleri ve Avantajları

• Yüksek Anahtarlama Hızı: 1 Mbps'ye varan veri aktarım hızları ile hızlı IGBT/MOSFET sürme uygulamalarına olanak tanır.
• Yüksek Gürültü Bağışıklığı (CMR): Yüksek dv/dt geçişlerinde kararlılık sağlayan mükemmel ortak mod bastırma özelliğine sahiptir.
• Kompakt SOP-5 Kılıf: Devre kartında yerden tasarruf sağlayan modern ve küçük yüzey montaj (SMD) kılıf yapısındadır.
• Düşük Yayılım Gecikmesi: Giriş ve çıkış arasındaki sinyal gecikmesinin minimum olması, hassas zamanlama gerektiren devrelerde performansı artırır.
• Dahili Kalkan: Gürültüye karşı ekstra koruma sağlamak için entegre bir Faraday kalkanı içerir.

Başlıca Kullanım Alanları

• IPM (Akıllı Güç Modülü) Sürücü Devreleri
• AC ve Fırçasız DC Motor Sürücüleri
• Genel Amaçlı İnvertörler ve Güç Kaynakları (SMPS)
• Endüstriyel Otomasyon ve Robotik Sistemler
• IGBT ve Power MOSFET Gate Sürücüleri

Sık Sorulan Sorular (SSS)

PS9113'ü 5V bir mikrodenetleyici ile doğrudan sürebilir miyim?
→ Evet, PS9113'ün giriş tarafı standart TTL/CMOS lojik seviyeleriyle uyumludur, bu sayede çoğu mikrodenetleyici tarafından ek bir sürücü devresine ihtiyaç duymadan rahatlıkla kontrol edilebilir.

CMR (Common Mode Rejection) neden önemlidir?
→ Yüksek güçlü anahtarlama uygulamalarında, topraklama hatlarında büyük voltaj dalgalanmaları (gürültü) oluşur. Yüksek CMR, optokuplörün bu gürültüyü sinyal olarak algılamasını engelleyerek yanlış anahtarlamaların önüne geçer ve sistemin kararlılığını sağlar.

Güç elektroniği tasarımlarınızda yüksek hız ve üstün gürültü bağışıklığı için PS9113'ü tercih edin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
