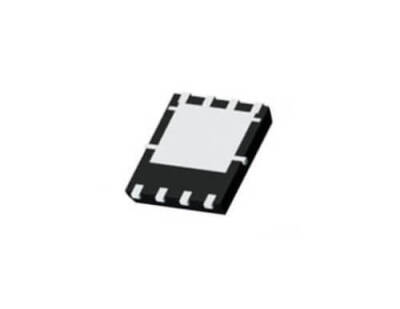

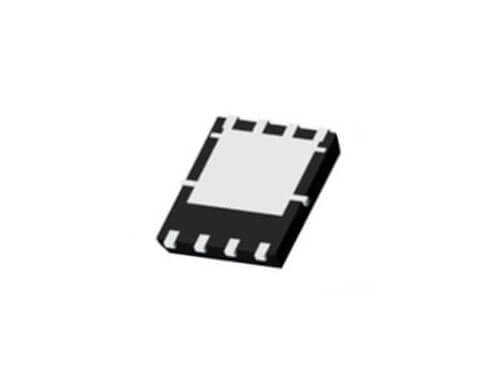

PSMQC094N10NS2 61A 100V DFN5060-8L N-CH Mosfet

PSMQC094N10NS2, güvenilirlik ve verimliliği modern bir paketle birleştiren, yüksek performanslı bir N-Kanal (N-Channel) MOSFET'tir. 100V'luk sağlam gerilim dayanımı, 61A'lik akım kapasitesi ve termal olarak üstün DFN5060-8L kılıfı ile bu komponent, endüstriyel otomasyondan güç kaynaklarına kadar geniş bir yelpazede kullanım için tasarlanmıştır. Düşük iletim direnci ve optimize edilmiş anahtarlama karakteristikleri, enerji verimliliği yüksek sistemler oluşturmanıza olanak tanır.

PSMQC094N10NS2'nin Özellikleri ve Avantajları

• Güvenilir Performans: 100V VDS ve 61A ID değerleri ile zorlu çalışma koşullarında kararlı bir performans sunar.
• Yüksek Verimlilik: Düşük RDS(on) sayesinde iletim sırasında oluşan ısıyı ve güç kaybını minimize eder.
• Modern Kılıf Tasarımı: Kompakt DFN5060-8L kılıfı, PCB'de minimum yer kaplar ve ısıyı verimli bir şekilde dağıtarak bileşen ömrünü uzatır.
• Hızlı Anahtarlama: Yüksek frekanslı uygulamalarda minimum anahtarlama kaybı için optimize edilmiştir.
• Geniş Uygulama Alanı: Endüstriyel, telekomünikasyon ve tüketici elektroniği dahil olmak üzere birçok farklı alanda kullanılabilir.

Başlıca Kullanım Alanları

• Senkron Doğrultucular (Synchronous Rectification)
• DC-DC Güç Dönüştürücüler (Buck/Boost)
• Endüstriyel Otomasyon ve Robotik
• Akü Şarj ve Deşarj Kontrol Devreleri
• Yüksek Güçlü Yük Anahtarları (High-Power Load Switches)

Sık Sorulan Sorular (SSS)

Soru: DFN kılıfının PCB üzerindeki 'footprint'i için nelere dikkat etmeliyim?
→ Üreticinin datasheet'inde önerilen PCB ayak izi (footprint) çizimini kullanmak en doğrusudur. Özellikle merkezi termal pedin boyutları ve lehim pastası maskesi (solder paste mask) açıklıkları, hem iyi bir lehim bağlantısı hem de etkin ısı transferi için kritik öneme sahiptir.

Soru: Gate direncini (gate resistor) neye göre seçmeliyim?
→ Gate direnci, anahtarlama hızını kontrol etmek ve olası voltaj çınlamalarını (ringing) bastırmak için kullanılır. Genel bir başlangıç noktası olarak 10Ω ila 100Ω arası bir değer kullanılabilir. En uygun değer; devrenin yerleşimine, gate sürücünün gücüne ve istenen anahtarlama hızına bağlı olarak deneysel olarak veya simülasyon yoluyla belirlenir.

Verimli, kompakt ve güçlü bir anahtarlama çözümü olan PSMQC094N10NS2 ile tasarımlarınızı bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
