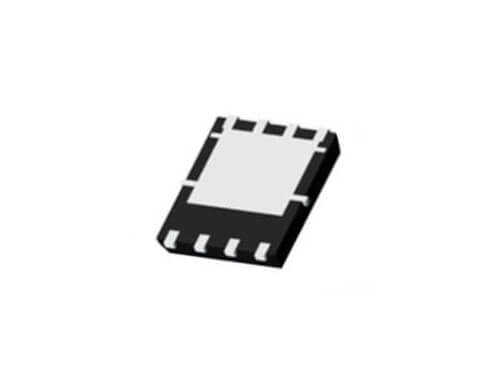

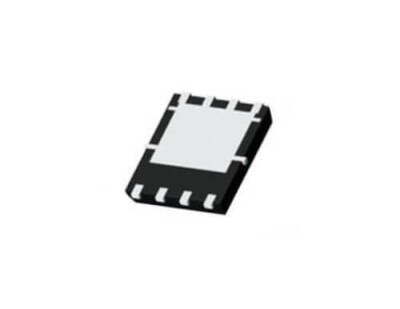

PSMQC280N10LS2 21A 100V DFN5060-8L N-CH Mosfet

PSMQC280N10LS2, düşük RDS(on) değeri ve 'Logic Level' gate özelliği ile öne çıkan, verimli bir N-Kanal (N-Channel) MOSFET'tir. 100V gerilim dayanımı ve 21A akım kapasitesi sunan bu komponent, termal performansı yüksek DFN5060-8L kılıfı içinde yer alır. Özellikle 3.3V veya 5V gibi düşük voltajlı sinyallerle sürülebilmesi, onu mikrodenetleyici tabanlı güç yönetimi, LED aydınlatma ve küçük motor kontrol uygulamaları için ideal bir seçenek haline getirir.

PSMQC280N10LS2'nin Özellikleri ve Avantajları

• Logic Level Uyumluluğu: Düşük eşik gerilimi sayesinde harici bir sürücüye ihtiyaç duymadan doğrudan MCU pinleri ile kontrol edilebilir.
• 100V Çalışma Gerilimi: Yüksek gerilim uygulamaları için geniş bir güvenlik marjı sağlar.
• Düşük İletim Direnci (RDS(on)): 21A'lik akım kapasitesine göre oldukça düşük bir RDS(on) değerine sahip olması, verimliliği artırır ve ısıyı azaltır.
• Kompakt DFN5060-8L Kılıf: Modern, yerden tasarruf sağlayan ve SMD üretimine uygun bir kılıf yapısına sahiptir.
• Tasarım Esnekliği: Hem hobi projeleri hem de profesyonel, seri üretim tasarımlar için uygun maliyetli ve pratik bir çözüm sunar.

Başlıca Kullanım Alanları

• PWM ile LED Parlaklık Kontrolü
• Küçük DC Motor ve Fan Sürücüleri
• Akü Koruması ve Yük Anahtarlama Devreleri
• Solenoid ve Valf Kontrolü
• Arduino ve Gömülü Sistem Projeleri

Sık Sorulan Sorular (SSS)

Soru: 21A bu kılıf için yüksek bir akım değil mi? Termal olarak nasıl yönetilir?
→ 21A, bu kılıf için yönetilebilir bir akımdır, ancak doğru PCB tasarımı şarttır. MOSFET'in altındaki merkezi termal pedin, PCB üzerinde mümkün olan en geniş bakır alana lehimlenmesi gerekir. Bu bakır alan bir ısı yayıcı (heatsink) görevi görerek bileşenin soğuk kalmasına yardımcı olur. Sürekli yüksek akımlarda, hava akışı veya ek soğutma önlemleri gerekebilir.

Soru: Neden Logic Level olmayan bir MOSFET yerine bunu tercih etmeliyim?
→ Eğer devrenizi bir mikrodenetleyici ile kontrol ediyorsanız, bu Logic Level MOSFET'i tercih etmek size önemli avantajlar sağlar: 1) Devre basitleşir (gate sürücü entegresi ve ilgili bileşenler gerekmez). 2) Maliyet düşer. 3) PCB'de yerden tasarruf edersiniz. Standart MOSFET'ler ise genellikle daha yüksek güçlü gate sürücülerle kontrol edilen endüstriyel güç kaynakları gibi uygulamalarda tercih edilir.

Verimlilik ve basitliği bir arada sunan PSMQC280N10LS2 ile güç kontrol projelerinizi kolayca hayata geçirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
