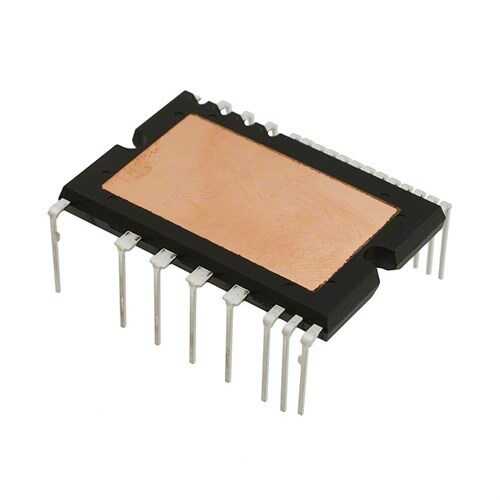

PSS10S92F6-AG

PSS10S92F6-AG, yüksek verimlilik ve üst düzey güvenilirlik sunan, gelişmiş bir Akıllı Güç Modülü (IPM)'dir. Bu modül, 600V gerilim ve 10A akım kapasitesine sahip 3 fazlı bir IGBT invertör köprüsünü, optimize edilmiş kapı sürücülerini (gate drivers) ve kapsamlı koruma devrelerini tek bir entegre pakette toplar. Özellikle ev aletleri ve küçük endüstriyel motorlar gibi invertör kontrol uygulamaları için tasarlanmıştır.

PSS10S92F6-AG'nin Özellikleri ve Avantajları

• Entegre Kontrol ve Güç Katı: Güç IGBT'leri, serbest geçiş diyotları, HVIC ve LVIC sürücü entegreleri ile tam bir 3 fazlı invertör çözümü sunar.
• Kapsamlı Koruma Fonksiyonları: Sürücü devresinde kısa devre (SC), besleme gerilimi düşüklüğü (UV) ve aşırı ısınma (OT) için entegre koruma özellikleri bulunur. Arıza durumunda (FO) sinyal çıkışı verir.
• Düşük Güç Kaybı: CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisine sahip IGBT'ler sayesinde düşük iletim ve anahtarlama kayıpları ile yüksek verimlilik sağlar.
• Doğrudan Mikrodenetleyici Bağlantısı: 3.3V ve 5V mantık seviyeleriyle uyumlu girişleri, harici bir arayüz devresine gerek kalmadan mikrodenetleyiciye doğrudan bağlantı imkanı tanır.
• Geliştirilmiş Termal Performans: Yalıtımlı metal taban plakası, ısıyı soğutucuya verimli bir şekilde aktararak güvenilir bir termal yönetim sağlar.

Başlıca Kullanım Alanları

• Konut Tipi Klima Sistemleri
• Buzdolabı Kompresör Sürücüleri
• Çamaşır Makineleri için Inverter Kontrolü
• Küçük Endüstriyel Motorlar (1kW'a kadar)
• Fan ve Pompa Uygulamaları
• Servo Sürücüler

Sık Sorulan Sorular (SSS)

Arıza (Fault - FO) çıkış pini ne işe yarar?
→ FO pini, IPM içinde bir koruma (aşırı akım, düşük voltaj vb.) tetiklendiğinde mikrodenetleyiciye bir sinyal gönderen açık kolektörlü bir çıkıştır. Mikrodenetleyici bu sinyali alarak sistemi güvenli bir şekilde durdurabilir ve kullanıcıya bir hata kodu gösterebilir.

Bu IPM'i PWM ile nasıl kontrol edebilirim?
→ Mikrodenetleyicinizden üreteceğiniz 6 adet PWM sinyalini (her faz için bir yüksek taraf, bir düşük taraf) IPM'in ilgili giriş pinlerine (UP, VP, WP, UN, VN, WN) uygulamanız yeterlidir. IPM, bu sinyalleri alıp IGBT'leri güvenli bir şekilde sürecektir.

Güvenilir ve verimli invertör tasarımlarınızı PSS10S92F6-AG'nin entegre koruma özellikleriyle bir üst seviyeye taşıyın.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
