PSS20S71F6

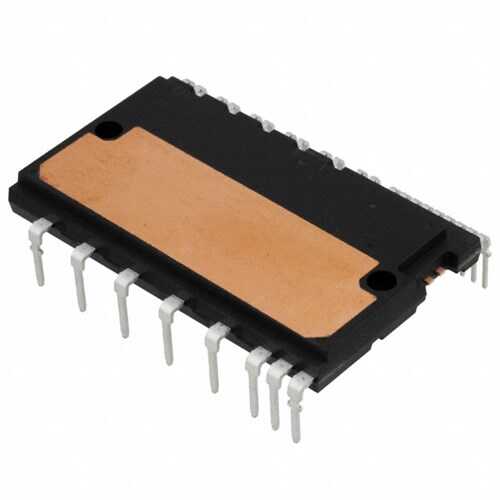

PSS20S71F6, Mitsubishi'nin DIP-IPM ailesine ait, 600V/20A kapasiteli, yüksek verimli bir akıllı güç modülüdür. Özellikle ev aletleri ve küçük endüstriyel motorlar gibi kompakt ve güvenilir çözümler gerektiren uygulamalar için geliştirilmiştir. Bu modül, güç IGBT'lerini, sürücü devrelerini ve gelişmiş koruma fonksiyonlarını tek bir entegre pakette sunarak hem yerden tasarruf sağlar hem de tasarım sürecini önemli ölçüde hızlandırır.

PSS20S71F6'nın Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: Kompakt DIP paketine rağmen 20A akım kapasitesi sunarak daha geniş bir motor yelpazesini destekler.
• Düşük VCE(sat) Değeri: 4. nesil IGBT teknolojisi sayesinde düşük doyma gerilimine sahiptir, bu da iletim kayıplarını azaltarak verimliliği artırır.
• Dahili Bootstrap Devresi: Yüksek taraf sürücüler için dahili bootstrap diyotları ve akım sınırlama dirençleri içerir, harici bileşen ihtiyacını azaltır.
• Entegre Güvenlik: Aşırı akım (kısa devre), aşırı sıcaklık ve düşük kontrol voltajı gibi temel koruma özelliklerine sahiptir.
• Kolay Entegrasyon: 3V ve 5V mantık seviyeleri ile uyumlu girişleri, modern mikrodenetleyicilerle sorunsuz bir şekilde entegre olmasını sağlar.

Başlıca Kullanım Alanları

• Yüksek Güçlü Klima Fan ve Kompresörleri
• Çamaşır ve Kurutma Makineleri
• Küçük Kapasiteli Endüstriyel Motor Sürücüleri
• Bulaşık Makinesi Sirkülasyon Pompaları
• Genel Amaçlı 3 Fazlı Inverter Sistemleri

Sık Sorulan Sorular (SSS)

Bu modülün soğutması nasıl yapılmalıdır?
→ PSS20S71F6 gibi yüksek akım taşıyan modüller, mutlaka uygun bir soğutucu (heatsink) ile kullanılmalıdır. Modülün metal tabanı ile soğutucu arasına ince bir katman termal macun sürülerek ısı transferi maksimize edilmelidir. Soğutucu boyutu, uygulamanın maksimum güç tüketimine göre hesaplanmalıdır.

PWM frekansı seçimi performansı nasıl etkiler?
→ PWM (Darbe Genişlik Modülasyonu) frekansı arttıkça motor daha sessiz ve titreşimsiz çalışır. Ancak, yüksek frekanslar IPM içindeki anahtarlama kayıplarını artırarak daha fazla ısınmaya neden olur. Bu nedenle, uygulamanın gereksinimlerine göre sessiz çalışma ve termal performans arasında bir denge kurmak önemlidir. Genellikle 10-16 kHz aralığı tercih edilir.

Güç ve verimliliği bir arada sunan PSS20S71F6 ile zorlu motor kontrolü görevlerinin üstesinden gelin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
