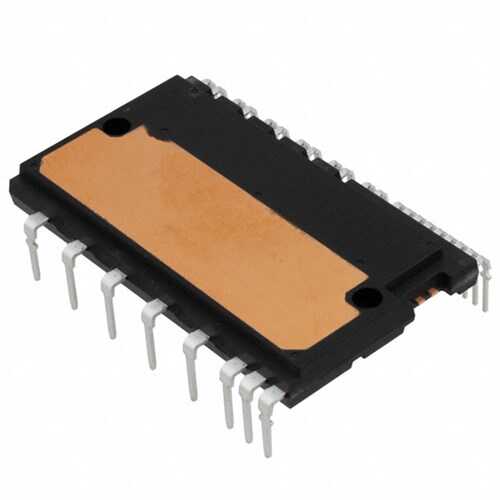

PSS30S71F6 PowerDIP-38 Güç Modülü (DIPIPM)

PSS30S71F6, Mitsubishi Electric'in endüstriyel ve ev aletleri uygulamaları için geliştirdiği, 600V/30A kapasiteli bir DIPIPM™ güç modülüdür. Bu modül, yüksek performanslı IGBT'leri, kapı sürücülerini ve koruma devrelerini sağlam bir PowerDIP-38 paketinde birleştirir. Özellikle AC motor sürücüleri ve invertör devrelerinde tasarım karmaşıklığını azaltmak ve sistem güvenilirliğini artırmak için ideal bir çözümdür.

PSS30S71F6'nın Özellikleri ve Avantajları

• Güçlü Performans: 600V - 30A değerleri ile orta ve yüksek güçteki motorları sürebilme kapasitesi.
• Dahili Koruma Fonksiyonları: Kısa devre (SC), aşırı akım (OC), kontrol beslemesi düşük gerilim (UV) ve aşırı sıcaklık (OT) gibi kritik korumalar içerir.
• Analog Sıcaklık Çıkışı: Dahili sensör sayesinde modül sıcaklığının analog olarak izlenmesine olanak tanır (VOT çıkışı).
• Entegre Bootstrap Devresi: Harici bileşen ihtiyacını azaltan dahili bootstrap diyotları ve akım sınırlama dirençleri.
• Kolay Entegrasyon: 3.3V/5V arayüz uyumluluğu sayesinde modern mikrodenetleyicilerle sorunsuz çalışır.
• Sağlam Paket Yapısı: PowerDIP-38 paketi, mekanik dayanıklılık ve kolay montaj sağlar.

Başlıca Kullanım Alanları

• Ticari ve endüstriyel klima sistemleri
• Yüksek güçlü çamaşır makineleri ve kurutucular
• Genel amaçlı endüstriyel invertörler (2.2kW - 3.7kW)
• Servo motor ve AC sürücü uygulamaları
• Endüstriyel otomasyon sistemleri

Sık Sorulan Sorular (SSS)

PowerDIP-38 paketinin avantajı nedir?
→ PowerDIP-38, standart DIP paketlerinden daha büyük ve daha sağlam bir yapıya sahiptir. Bu, daha iyi termal performans, daha yüksek akım taşıma kapasitesi ve zorlu endüstriyel ortamlarda daha fazla mekanik dayanıklılık sağlar.

VOT (Analog Temperature Output) pini nasıl kullanılır?
→ VOT pini, modülün sıcaklığı ile orantılı bir analog voltaj çıkışı verir. Bu voltaj, bir mikrodenetleyicinin ADC (Analog-Dijital Dönüştürücü) girişi ile okunarak hassas sıcaklık kontrolü ve aşırı ısınma koruması sağlanabilir.

Güvenilirlik ve entegre koruma özellikleriyle öne çıkan PSS30S71F6 DIPIPM, zorlu motor kontrol uygulamalarınız için mükemmel bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
