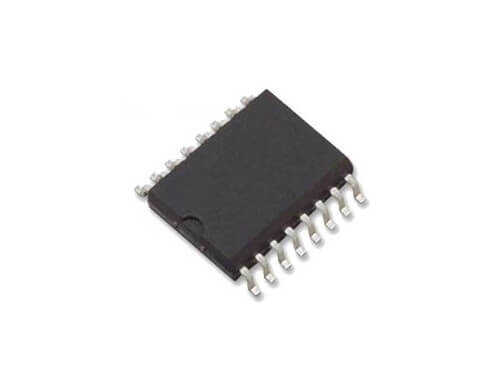

PT2399S SOP-16 Echo Ses İşlemci Entegresi

PT2399S, CMOS teknolojisi ile üretilmiş, popüler bir dijital echo işlemcisi ve delay entegresidir. Özellikle gitar pedalları ve karaoke cihazlarında yaygın olarak kullanılan bu entegre, dahili ADC (Analog-Dijital Çevirici) ve DAC (Dijital-Analog Çevirici) birimleri sayesinde ses sinyaline yankı efekti ekler. SOP-16 yüzey montaj kılıfı, modern ve kompakt devre tasarımları için idealdir.

PT2399S'nin Özellikleri ve Avantajları

• Tek bir entegre ile komple echo efekti çözümü
• Harici bir direnç ile ayarlanabilen gecikme (delay) süresi
• Düşük gürültü (Noise < -90dBV typical) ve düşük distorsiyon (THD < 0.5%)
• Dahili 44Kbit SRAM ile ses verilerini depolama
• Dahili VCO (Voltaj Kontrollü Osilatör) ile hassas zamanlama
• Kompakt devreler için ideal yüzey montaj SOP-16 kılıf
• 5V gibi düşük bir voltajda çalışabilme özelliği

Başlıca Kullanım Alanları

• Gitar ve bas gitar için delay ve echo efekt pedalları
• Karaoke mikserleri ve yankı efektli mikrofon preampları
• Elektronik orglar, synthesizer'lar ve diğer müzik aletleri
• Araç içi ses sistemleri için efekt modülleri
• Genel amaçlı ses efekt devreleri ve ses oyuncakları

Sık Sorulan Sorular (SSS)

PT2399S ile gecikme süresini nasıl ayarlayabilirim?
→ Gecikme süresi (delay time), entegrenin 6 numaralı bacağına (VCO) bağlanan harici bir direncin değeri ile kontrol edilir. Direnç değeri küçüldükçe gecikme süresi kısalır, büyüdükçe uzar. Detaylı formül ve değerler için datasheet'e bakılmalıdır.

PT2399S ile PT2399 arasındaki fark nedir? 'S' harfi ne anlama geliyor?
→ 'S' harfi genellikle kılıf tipini belirtir. Standart PT2399 genellikle DIP-16 (delik montaj) kılıfta gelirken, PT2399S SOP-16 veya SOIC-16 (yüzey montaj) kılıfındadır. Teknik olarak her iki entegre de aynı işlevi görür.

Müzik aletleriniz ve ses devreleriniz için ikonik echo efektleri yaratmak adına PT2399S ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
