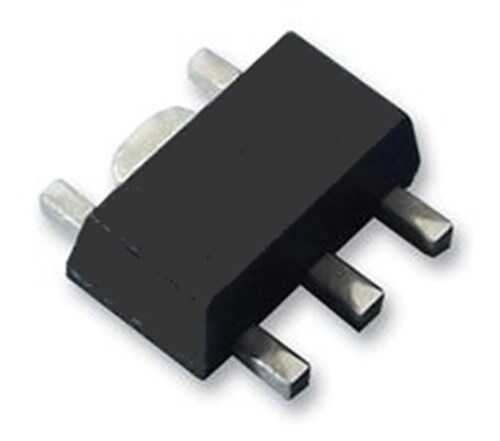

PT4115B89E - PT4115 SOT-89/5 LED Sürücü Entegresi

PT4115 (PT4115B89E), yüksek güçlü LED'leri sürmek için tasarlanmış, yüksek verimli bir buck (düşürücü) tip anahtarlamalı regülatör ve LED sürücü entegresidir. Geniş bir giriş voltajı aralığında sabit bir akım sağlayarak LED'lerin parlaklığını ve ömrünü optimize eder. Kompakt SOT-89/5 yüzey montaj paketi, modern LED aydınlatma ürünlerinde yaygın olarak kullanılmasını sağlar.

PT4115'in Özellikleri ve Avantajları

• Sabit Akım Çıkışı: LED'lere voltajdan bağımsız olarak kararlı bir akım sağlayarak tutarlı parlaklık ve uzun ömür garantiler. Çıkış akımı tek bir harici direnç ile ayarlanabilir.
• Yüksek Verimlilik: %97'ye varan verimliliği sayesinde minimum enerji kaybı ve ısı üretimi sağlar, bu da soğutucu ihtiyacını azaltır.
• Geniş Giriş Voltajı Aralığı: Genellikle 6V ile 30V arasında bir giriş voltajıyla çalışabilir, bu da onu çeşitli güç kaynakları ile uyumlu hale getirir.
• PWM Dimming Desteği: DIM pini üzerinden uygulanan bir PWM sinyali ile LED parlaklığının kolayca ayarlanmasına (dim edilmesine) olanak tanır.
• Dahili Korumalar: Aşırı sıcaklık ve LED açık devre koruması gibi özelliklerle güvenli bir çalışma sunar.
• Kompakt SOT-89/5 Paket: Küçük boyutlu PCB tasarımları ve yer kısıtlaması olan uygulamalar için idealdir.

Başlıca Kullanım Alanları

• LED Spot Lamba ve Ampuller
• Otomotiv LED Aydınlatmaları (Gündüz farları, iç aydınlatma)
• Reklam Panoları ve Tabela Aydınlatmaları
• Genel Amaçlı Aydınlatma Armatürleri
• Düşük Voltajlı Peyzaj Aydınlatması
• DIY Power LED Projeleri

Sık Sorulan Sorular (SSS)

PT4115 ile kaç adet LED sürebilirim?
→ Sürebileceğiniz LED sayısı, LED'lerin ileri yön gerilimlerine (Vf) ve kullandığınız güç kaynağının voltajına bağlıdır. LED'lerin toplam Vf değeri, giriş voltajından en az 1-2V daha düşük olmalıdır. Örneğin, 12V bir kaynakla her biri 3.2V Vf değerine sahip 3 adet power LED'i seri olarak sürebilirsiniz.

Çıkış akımını nasıl ayarlarım?
→ PT4115'in çıkış akımı, CSN pini ile GND arasına bağlanan tek bir akım algılama direnci (Rs) ile ayarlanır. Akım değeri I_out = 0.1V / Rs formülü ile hesaplanır. Örneğin, 300mA bir akım için yaklaşık 0.33 Ohm'luk bir direnç gerekir.

Yüksek güçlü LED projelerinizde maksimum verimlilik ve kararlılık için PT4115 LED sürücü entegresini hemen deneyin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
