RF1501TF3S (RF1501) | 20A 350V TO-220F/2 Fast Diyot

RF1501TF3S, yüksek frekanslı güç elektroniği uygulamaları için tasarlanmış, yüksek verimli bir Hızlı Geri Toparlanmalı (Fast Recovery) Doğrultucu Diyottur. $20A$ ileri akım ve $350V$ ters gerilim kapasitesine sahip olan bu diyot, özellikle anahtarlamalı güç kaynakları (SMPS) ve DC-DC dönüştürücülerde anahtarlama kayıplarını en aza indirmek üzere optimize edilmiştir. Tamamen izole edilmiş TO-220F kılıfı (Full-Pack), ek bir yalıtım pedi gerektirmeden doğrudan soğutucuya monte edilmesine olanak tanıyarak montaj sürecini basitleştirir ve sistem güvenilirliğini artırır.

RF1501TF3S'nin Özellikleri ve Avantajları

• Hızlı Geri Toparlanma: Düşük ters toparlanma süresi ($t_{rr}$), yüksek frekanslarda verimli bir çalışma sağlar ve anahtarlama kayıplarını azaltır.
• Yüksek Akım Kapasitesi: $20A$'lik sürekli ileri akım ($I_{F(AV)}$) kapasitesi, yüksek güç gerektiren uygulamalarda güvenilir performans sunar.

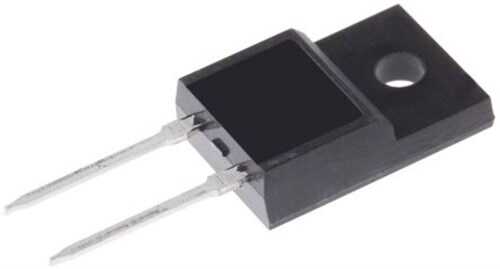

• İzoleli TO-220F Kılıf: Kılıfın metal tırnağı plastik ile tamamen kaplıdır. Bu sayede ek bir yalıtım pedi kullanma zorunluluğu ortadan kalkar, montaj kolaylaşır.
• Düşük İleri Gerilim Düşümü ($V_F$): İletim sırasında oluşan güç kaybını ve ısıyı azaltarak verimliliği artırır.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Çıkış doğrultucu ve PFC (Güç Faktörü Düzeltme) devreleri.
• DC-DC Dönüştürücüler ve Inverter Sistemleri.
• Serbest Geçiş (Freewheeling) Diyodu.

Sık Sorulan Sorular (SSS)

Parça numarasındaki 'F' ne anlama geliyor?
→ 'TF' içindeki 'F' genellikle "Full-Pack" yani TO-220F tam izoleli kılıfı belirtir. 'S' ise genellikle belirli bir performans serisini ifade eder.

Bu diyotun standart TO-220 versiyonu var mı?
→ Evet, genellikle aynı diyotun metal tırnağı açık olan standart TO-220 kılıfında bir versiyonu da bulunur (örn. RF1501T3S).

Yüksek frekanslı güç tasarımlarınızda verimliliği artırmak ve montajı kolaylaştırmak için RF1501TF3S'nin hızlı performansından ve pratik izole kılıfından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
