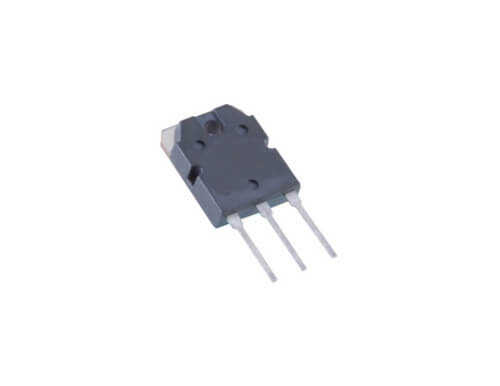

RJP60D0DPK-00-T0 - RJP60D0 TO-3P IGBT - Transistör

RJP60D0DPK-00-T0 veya kısaca RJP60D0, yüksek gerilim ve yüksek hızlı anahtarlama gerektiren uygulamalar için özel olarak tasarlanmış bir N-Kanal IGBT (Insulated Gate Bipolar Transistor) komponentidir. Sağlam TO-3P kılıfı içinde sunulan bu transistör, özellikle plazma ekran panellerinin (PDP) sürücü devreleri ve benzeri yüksek frekanslı güç uygulamaları için mükemmel bir performans sergiler.

RJP60D0DPK-00-T0'nin Özellikleri ve Avantajları

• Yüksek Gerilim Dayanımı: 600V gibi yüksek VCES değerine sahip olup, şebeke bağlantılı güç devreleri için uygundur.
• Hızlı Anahtarlama: Düşük kapasitans ve optimize edilmiş iç yapı sayesinde çok hızlı açma-kapama süreleri sunar, bu da anahtarlama kayıplarını minimize eder.
• Dahili Hızlı Diyot: İçerisinde entegre olarak bulunan hızlı geri toparlanmalı diyot (fast recovery diode), harici bir diyot ihtiyacını ortadan kaldırır ve devreyi basitleştirir.
• TO-3P Kılıfı: Büyük ve sağlam TO-3P kılıfı, iyi bir termal performans sunar ve soğutucuya kolayca monte edilmesini sağlar.
• Düşük Doyum Gerilimi: Düşük VCE(sat) değeri, iletim halindeyken oluşan güç kaybını ve ısınmayı azaltır.

Başlıca Kullanım Alanları

• Plazma TV (PDP) sürücü devreleri
• Yüksek frekanslı anahtarlamalı güç kaynakları (SMPS)
• Strobe flaş üniteleri
• Motor kontrol ve sürücü devreleri
• Endüksiyonlu ısıtma sistemleri

Sık Sorulan Sorular (SSS)

IGBT ile MOSFET arasındaki temel fark nedir?
→ MOSFET'ler genellikle çok yüksek anahtarlama hızları ve düşük voltajlarda daha iyi performans sunarken, IGBT'ler yüksek voltaj ve yüksek akım uygulamalarında daha düşük iletim kayıpları (düşük VCEsat) sunma eğilimindedir. RJP60D0, her iki teknolojinin de avantajlarını birleştirmeye çalışan bir komponenttir: MOSFET gibi kolay sürülür (gate'den) ve BJT gibi yüksek akım/gerilim kapasitesine sahiptir.

TO-3P kılıfının TO-247'den farkı var mıdır?
→ TO-3P ve TO-247 kılıfları fiziksel olarak birbirine çok benzer ve çoğu zaman birbirinin yerine kullanılabilirler. Aralarında çok küçük boyutsal farklar olabilir. TO-3P genellikle Japon üreticiler tarafından tercih edilen bir isimlendirmedir. Her iki kılıf da yüksek güç uygulamaları için mükemmel termal dağılım sağlar.

Yüksek hızlı ve yüksek voltajlı anahtarlama gerektiren güç elektroniği projeleriniz için RJP60D0 IGBT'yi keşfedin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En güncel ve doğru teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
