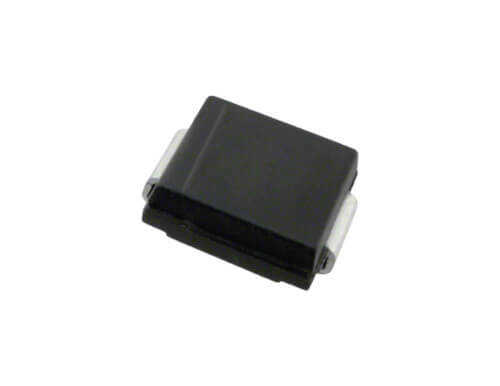

S6M 8A 1000V DO-214AB Standart Diyot

Yüksek güç ve yüzey montaj teknolojisini (SMD) bir araya getiren S6M, 8A'e varan yüksek akım kapasitesi ve 1000V'luk (1kV) olağanüstü ters gerilim dayanımı sunan, DO-214AB (SMC) kılıfında bir standart doğrultucu güç diyotudur. Kompakt ve modern tasarımlarda yüksek güç doğrultma ihtiyacını karşılamak için mükemmel bir çözümdür.

S6M'in Özellikleri ve Avantajları

• Yüksek Akım ve Voltaj (SMD): 8A akım ve 1000V gerilim gibi etkileyici değerleri yüzey montajlı bir kılıfta sunarak, yerden tasarruf sağlayan güçlü tasarımlara olanak tanır.
• DO-214AB (SMC) Kılıfı: Otomatik dizgi makineleri ile uyumlu olan bu SMD kılıfı, seri üretimde montaj kolaylığı ve hızı sağlar. PCB üzerinde daha az yer kaplar.
• Mükemmel Termal Direnç: Kılıf tasarımı, oluşan ısının PCB üzerindeki bakır alana verimli bir şekilde aktarılmasını sağlayarak etkin soğutma sunar.
• Yüksek Güvenilirlik: Yüksek sıcaklıkta lehimlemeye uygun, sağlam ve güvenilir bir yapıya sahiptir.
• Geniş Uygulama Yelpazesi: Hem şebeke voltajıyla çalışan (220/380V) hem de yüksek akım gerektiren modern güç elektroniği devreleri için idealdir.

Başlıca Kullanım Alanları

• Kompakt anahtarlamalı güç kaynakları (SMPS) giriş doğrultucuları
• Endüstriyel invertörler ve frekans konvertörleri
• Elektrikli araç (EV) şarj üniteleri
• Yüksek güçlü LED aydınlatma sürücüleri
• Ters polarite koruma devreleri
• Yenilenebilir enerji sistemleri (güneş invertörleri vb.)

Sık Sorulan Sorular (SSS)

SMC (DO-214AB) kılıfını nasıl lehimlemeliyim?
→ Bu bir yüzey montaj (SMD) komponentidir. En iyi sonuçlar için reflow fırın veya sıcak hava istasyonu (hot air station) kullanılması tavsiye edilir. Standart havya ile lehimlemek mümkün olsa da, iyi bir termal bağlantı sağlamak için dikkat ve tecrübe gerektirir.

Bu diyot için PCB üzerinde özel bir tasarım gerekir mi?
→ Evet. Diyotun termal pedlerinin lehimlendiği PCB alanlarının (pad) mümkün olduğunca geniş bakır alanlara bağlanması, ısının dağıtılması için kritik öneme sahiptir. Bu, diyotun tam 8A kapasitesinde güvenle çalışabilmesini sağlar.

Modern ve kompakt güç tasarımlarınızda S6M SMD diyot ile yerden tasarruf ederken performanstan ödün vermeyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
