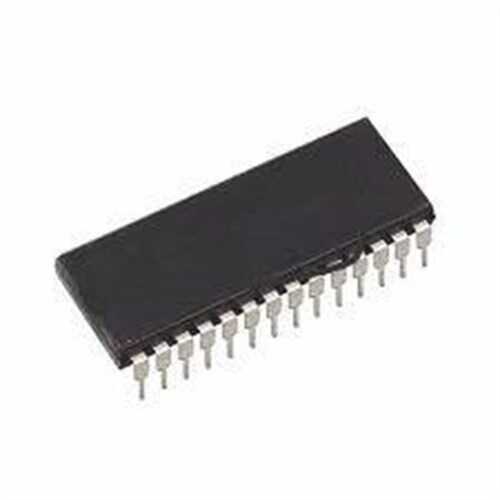

SAB8259A2P DIP-28 Programlanabilir Kesme Denetleyicisi (PIC)

SAB8259A2P, mikroişlemci tabanlı sistemlerde donanım kesmelerini (interrupts) yönetmek için tasarlanmış, klasik ve temel bir programlanabilir kesme denetleyicisidir (PIC). SAB8259A2P DIP-28 kılıfı, özellikle retro bilgisayar sistemleri, eğitim ve endüstriyel kontrol kartları için idealdir. Bu programlanabilir kesme denetleyicisi, 8086/8088 gibi mikroişlemci aileleriyle birlikte çalışarak, birden fazla çevresel birimden gelen kesme taleplerini organize eder ve işlemcinin verimli çalışmasını sağlar.

SAB8259A2P'nin Özellikleri ve Avantajları

• 8 Vektörlü Kesme Girişi: Tek bir entegre ile 8 adede kadar farklı donanım kesme kaynağını yönetebilir.
• Kaskad Bağlantı Desteği: Birden fazla 8259A entegresini birbirine bağlayarak (master-slave konfigürasyonu) kesme sayısını 64'e kadar artırma imkanı.
• Programlanabilir Çalışma Modları: Kesme önceliklendirme şemaları (örn: tam yuvalanmış, otomatik dönen) yazılımsal olarak ayarlanabilir.
• 8080/8085 ve 8086/8088 Uyumluluğu: Farklı mikroişlemci aileleriyle sorunsuz bir şekilde entegre olabilme.
• DIP-28 Standart Kılıf: Prototipleme, tamir ve eğitim amaçlı kullanımlarda büyük kolaylık sağlar.
• Kesme Maskeleme: İstenilen kesme girişlerinin yazılımsal olarak geçici olarak devre dışı bırakılmasına olanak tanır.

Başlıca Kullanım Alanları

• PC/XT ve PC/AT mimarisine sahip eski bilgisayar anakartları.
• Mikroişlemci tabanlı endüstriyel kontrol ve otomasyon sistemleri.
• Veri toplama (DAQ) kartları.
• Gömülü sistem prototipleri ve geliştirme kartları.
• Bilgisayar mimarisi ve mikroişlemciler üzerine eğitim setleri.

Sık Sorulan Sorular (SSS)

Kesme denetleyicisi (PIC) ne işe yarar?
→ Bir bilgisayar sisteminde klavye, fare, disk sürücüsü gibi birçok donanım, işlemcinin dikkatini çekmek istediğinde bir 'kesme' sinyali üretir. PIC, bu sinyalleri toplar, önceliklendirir ve hangi donanımın işlemciyle konuşması gerektiğini organize eder. Bu, işlemcinin sürekli olarak donanımları kontrol etmek yerine kendi işine odaklanmasını sağlar.

Modern bilgisayarlarda hala 8259A kullanılıyor mu?
→ Hayır, modern bilgisayar sistemleri APIC (Advanced Programmable Interrupt Controller) adı verilen çok daha gelişmiş kesme denetleyicileri kullanır. Ancak 8259A, geriye dönük uyumluluk için modern yonga setleri içinde hala emüle edilmektedir ve mikroişlemci temellerini öğrenmek için mükemmel bir bileşendir.

Mikroişlemci sistemlerinizde kesme yönetimini SAB8259A2P ile profesyonelce organize edin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
