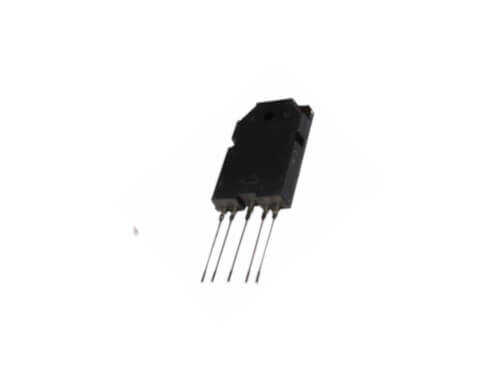

SAP15PY - SAP15 TO-3PL/5 Transistör

SAP15PY, yüksek güçlü ve yüksek sadakatli (Hi-Fi) ses amplifikatörleri için geliştirilmiş, PNP tipi bir güç transistörüdür. Genellikle komplementer (tamamlayıcı) NPN eşi olan SAP15NY ile birlikte kullanılan bu transistör, TO-3PL/5 kılıfı içinde sunulur. Bu yapı, mükemmel ısı dağılımı sağlarken, dahili sıcaklık kompanzasyon diyotları sayesinde push-pull amfi tasarımlarında üstün termal kararlılık sunar.

SAP15PY - SAP15 TO-3PL/5 Transistör'nin Özellikleri ve Avantajları

• Yüksek Güç Kapasitesi: Sağlam TO-3PL/5 kılıfı sayesinde 150W'a kadar güç dağıtımını destekler, bu da onu güçlü amfiler için ideal kılar.
• PNP Darlington Yapısı: Yüksek akım kazancı (hFE) sunarak sürüş devrelerini basitleştirir.
• Komplementer Çift: NPN tipi SAP15NY ile birlikte kullanıldığında, düşük distorsiyonlu ve yüksek verimli AB sınıfı amfi tasarımlarına olanak tanır.
• Entegre Sıcaklık Dengeleme Diyotları: Amfi devresinin bias akımını sıcaklık değişimlerine karşı stabil tutar ve termal kaçak riskini önler.
• Geniş Güvenli Çalışma Alanı (SOA): Zorlu yük koşulları altında bile güvenilir ve kararlı bir performans sağlar.

Başlıca Kullanım Alanları

• Yüksek kaliteli (Hi-Fi) stereo ve surround ses amplifikatörleri
• Genel seslendirme ve profesyonel ses sistemleri
• Yüksek akımlı lineer güç kaynakları
• Endüstriyel servo ve motor kontrol devreleri

Sık Sorulan Sorular (SSS)

Neden SAP15PY'yi SAP15NY ile birlikte kullanmalıyım?
→ Bu iki transistör, birbirinin komplementer (tamamlayıcı) çiftidir. Bir AB sınıfı push-pull amplifikatörde, NPN (SAP15NY) transistör sinyalin pozitif yarısını, PNP (SAP15PY) transistör ise negatif yarısını yükseltir. Birlikte kullanıldıklarında, tam ve simetrik bir çıkış sinyali oluşturarak ses kalitesini artırır ve distorsiyonu azaltırlar.

Bu transistörlerdeki ekstra bacaklar ne işe yarıyor?
→ TO-3PL/5 kılıfındaki 5 bacak, standart Base, Collector, Emitter pinlerine ek olarak, dahili sıcaklık dengeleme diyotlarının anot ve katot bağlantıları içindir. Bu, bias devresinin transistörün sıcaklığını doğrudan takip etmesini sağlar.

Üstün ses kalitesi ve termal kararlılık gerektiren amfi projeleriniz için SAP15PY PNP transistörü ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
