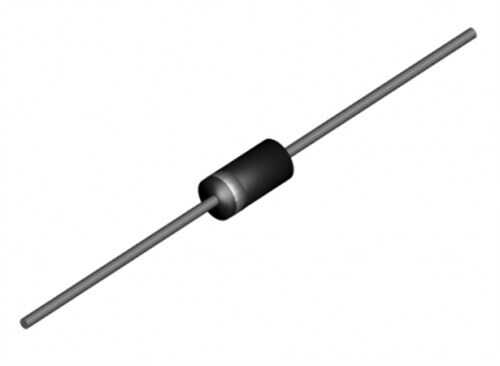

SB5100-E3/73 (SB5100, SR5100) | 5A 100V DO-201 Şotki Diyot

SB5100 (SR5100 olarak da bilinir), yüksek verimlilik ve standart Schottky diyotlara göre daha yüksek gerilim dayanımı gerektiren uygulamalar için tasarlanmış, yüksek akımlı bir Schottky Bariyer Doğrultucu Diyottur. $5A$ ileri akım kapasitesine ve $100V$ ters gerilim dayanımına sahiptir. Ultra düşük ileri gerilim düşümü ($V_F$) sayesinde iletim kayıplarını minimize eder. Sağlam DO-201AD kılıfı, yüksek akımları güvenle taşır ve bacaklı yapısı ile kolay montaj imkanı sunar.

SB5100'nin Özellikleri ve Avantajları

• Yüksek Gerilim Kapasitesi (Schottky için): $100V$'luk ters gerilim dayanımı, standart düşük voltajlı Schottky diyotlara göre daha geniş bir uygulama yelpazesi sunar.
• Yüksek Akım Kapasitesi: $5A$'lik akım kapasitesi, orta güçteki uygulamalar için idealdir.
• Düşük Güç Kaybı: Düşük ileri gerilim düşümü sayesinde yüksek verimlilik sağlar.
• Hızlı Anahtarlama: Neredeyse sıfır ters toparlanma süresi, yüksek frekanslı anahtarlama uygulamaları için mükemmeldir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS).
• Serbest Geçiş (Freewheeling) Diyodu.
• DC-DC Dönüştürücüler.
• Ters Polarite Koruması.

Sık Sorulan Sorular (SSS)

Parça numarasındaki 'SB' ve 'SR' ne anlama geliyor?
→ Her iki ön ek de ('SB' - Schottky Barrier, 'SR' - Schottky Rectifier) genellikle Schottky diyotları belirtmek için kullanılır. SB5100 ve SR5100, farklı üreticilerin ürettiği, elektriksel olarak birbirine çok yakın veya aynı olan bileşenlerdir.

-E3/73 soneki nedir?
→ Bu, üreticiye (bu durumda Vishay) özel bir koddur. 'E3' genellikle RoHS uyumlu (kurşunsuz) olduğunu, '73' ise paketleme şeklini (örneğin, Tape & Reel) belirtir.

Yüksek verimlilik ve daha yüksek gerilim dayanımını bir arada aradığınız güç tasarımlarınız için, SB5100'ün sunduğu güçlü performanstan yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
