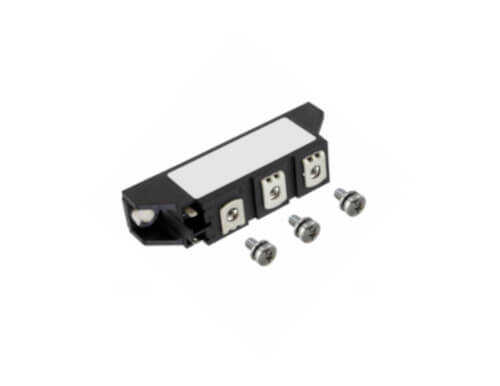

SCA110AA160 2x110A 1600V TO240AA

SCA110AA160, içerisinde iki adet 110A kapasiteli yarı iletkeni barındıran, 1600V'luk çok yüksek gerilim dayanımına sahip, TO240AA kılıfında bir çift diyot modülüdür. Genellikle ortak anot (Common Anode) konfigürasyonunda olan bu modül, devre tasarımını basitleştirir ve yüksek güçlü doğrultma uygulamaları için kompakt ve verimli bir çözüm sunar.

SCA110AA160'nin Özellikleri ve Avantajları

• Çift Diyot Yapısı: Tek bir kılıf içinde iki adet 110A'lik diyot barındırır, bu da montaj süresini ve devre karmaşıklığını azaltır.
• Olağanüstü Gerilim Dayanımı: 1600V'luk ters tepe gerilimi, 400VAC/480VAC gibi yüksek endüstriyel şebekelerde bile geniş bir güvenlik marjı sağlar.
• Yüksek Akım Performansı: Her bir diyot 110A'e kadar akım taşıyabilir, bu da onu yüksek güçlü doğrultucular için ideal kılar.
• Verimli TO240AA Kılıfı: Mükemmel termal performans ve kolay montaj sunan endüstri standardı bir kılıf yapısına sahiptir.
• İzole Taban Plakası: Genellikle elektriksel olarak izole edilmiş bir taban plakasına sahiptir, bu da birden fazla modülün aynı soğutucuya monte edilmesini kolaylaştırır.

Başlıca Kullanım Alanları

• 3 Fazlı Köprü Doğrultucular
• Serbest Geçiş (Freewheeling) Diyot Uygulamaları
• Endüstriyel Güç Kaynakları ve UPS Sistemleri
• Kaynak Makineleri
• Elektrikli Araç Şarj İstasyonları

Sık Sorulan Sorular (SSS)

Soru: '2x110A' ifadesi toplamda 220A taşıyabileceği anlamına mı gelir?
→ Cevap: Hayır. Bu ifade, modülün içinde her biri 110A kapasiteli iki adet ayrı diyot olduğunu belirtir. Bu diyotları paralel bağlayarak daha yüksek akım elde etmek mümkün olsa da, akım paylaşımını dengelemek için ek önlemler gerekebilir. Datasheet'i kontrol etmek önemlidir.

Soru: Ortak Anot (Common Anode) konfigürasyonu ne işe yarar?
→ Cevap: Ortak Anot konfigürasyonunda, iki diyotun anot terminalleri içeride birbirine bağlanmıştır. Bu yapı, özellikle merkez uçlu trafo kullanılan doğrultucu devrelerinde ve bazı çevirici topolojilerinde kablolamayı ve devre tasarımını basitleştirir.

Yüksek gerilim ve yüksek akım gerektiren tasarımlarınız için kompakt ve güçlü bir çözüm: SCA110AA160.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
