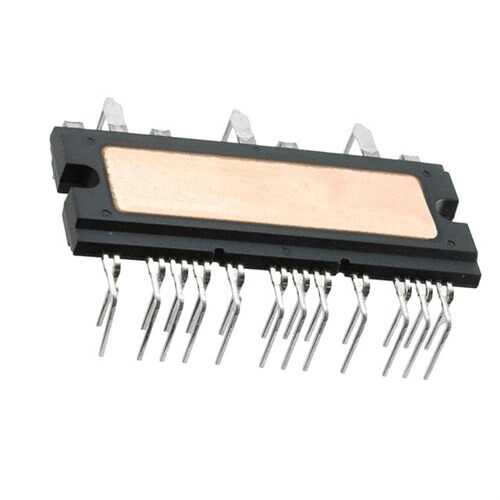

SCM1242MF PowerDIP-33

SCM1242MF, Sanken tarafından geliştirilen yüksek voltajlı, yüksek akımlı bir 3-fazlı motor sürücü akıllı güç modülüdür (IPM - Intelligent Power Module). İçerisinde IGBT'ler, serbest geçiş diyotları (FWD) ve sürücü devresi ile birlikte aşırı akım, düşük voltaj ve termal koruma devrelerini barındırır. PowerDIP-33 kılıfı ile kompakt ve hepsi bir arada bir motor kontrol çözümü sunar.

SCM1242MF'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: 3-fazlı invertör köprüsü, kapı sürücüleri ve koruma devrelerini tek bir pakette birleştirerek devre tasarımını basitleştirir ve kart alanından tasarruf sağlar.
• Dahili Koruma Fonksiyonları: Aşırı akım koruması (OCP), besleme devresi düşük voltaj kilitlemesi (UVLO) ve termal kapatma (TSD) gibi kritik korumalar entegre edilmiştir.
• Yüksek Voltaj ve Akım Kapasitesi: Genellikle 600V gerilim ve 15A'e kadar akım değerlerini destekleyerek çamaşır makinesi, klima gibi ev aletlerindeki motorları sürmek için tasarlanmıştır.
• Optimize Edilmiş Sürücü Devresi: Dahili kapı sürücüleri, IGBT'lerin verimli ve güvenli bir şekilde anahtarlanmasını sağlar, anahtarlama kayıplarını ve EMI gürültüsünü azaltır.
• Hata Sinyali Çıkışı (FO Pin): Herhangi bir koruma (aşırı akım, aşırı sıcaklık vb.) devreye girdiğinde, mikrodenetleyiciye bir hata sinyali göndererek sistemin güvenli bir şekilde durdurulmasına olanak tanır.

Başlıca Kullanım Alanları

• Klimaların Kompresör ve Fan Motorları
• Çamaşır ve Bulaşık Makinelerinin Motor Kontrolü
• Buzdolabı Kompresörleri
• Endüstriyel Pompalar ve Fanlar
• Küçük ve Orta Güçlü 3-Fazlı Inverter Sistemleri

Sık Sorulan Sorular (SSS)

IPM (Akıllı Güç Modülü) kullanmanın avantajı nedir?
→ IPM kullanmak, ayrı ayrı IGBT'ler, sürücüler ve koruma devreleri ile bir devre tasarlamaya göre daha az bileşen gerektirir, montajı kolaylaştırır, elektromanyetik uyumluluğu (EMC) iyileştirir ve sistemin genel güvenilirliğini artırır.

SCM1242MF'nin soğutulması gerekir mi?
→ Evet, bu tür güç modülleri çalışırken önemli miktarda ısı üretir. Modülün nominal akım değerlerinde güvenli bir şekilde çalışabilmesi için mutlaka uygun boyutta bir alüminyum soğutucuya (heatsink) monte edilmesi gerekmektedir.

3-fazlı motor kontrol projelerinizde SCM1242MF'nin entegre gücü ve güvenliği ile zaman ve maliyetten tasarruf edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
