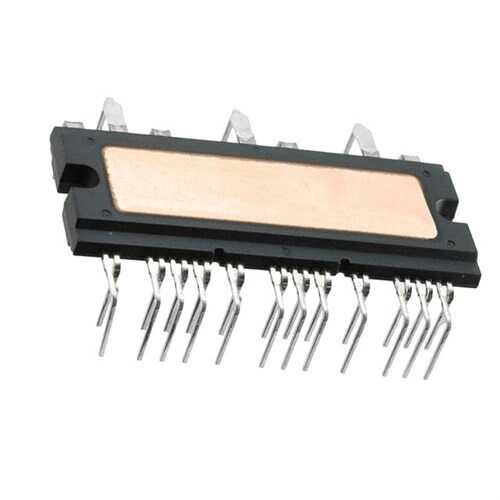

SCM1245MF PowerDIP-33

SCM1245MF, yüksek güçlü 3-fazlı motor uygulamaları için tasarlanmış, Sanken üretimi bir Akıllı Güç Modülü'dür (IPM). Bu modül, bir 3-fazlı IGBT invertör köprüsünü, optimize edilmiş kapı sürücülerini ve kapsamlı koruma devrelerini tek bir kompakt PowerDIP-33 paketinde bir araya getirir. Özellikle yüksek akım gerektiren ev aletleri ve endüstriyel uygulamalarda güvenilir ve verimli bir motor kontrolü sağlar.

SCM1245MF'nin Özellikleri ve Avantajları

• Entegre Tasarım: Güç katı (IGBT'ler), sürücü devresi ve koruma mantığını tek bir modülde sunarak tasarım sürecini hızlandırır ve sistem güvenilirliğini artırır.
• Yüksek Akım Kapasitesi: SCM1240 serisindeki diğer modellere göre daha yüksek akım kapasitesine (genellikle 25A-30A aralığında) sahiptir, bu da onu daha güçlü motorlar için uygun kılar.
• Gelişmiş Koruma Devreleri: Düşük voltaj kilitleme (UVLO), aşırı akım koruması (OCP) ve aşırı sıcaklık koruması (TSD) gibi dahili mekanizmalar hem modülü hem de motoru korur.
• Doğrudan Mikrodenetleyici Arayüzü: Düşük voltajlı mantık seviyesi girişleri sayesinde doğrudan bir mikrodenetleyici veya DSP tarafından kolayca kontrol edilebilir.
• Hata Geri Bildirimi: Bir koruma durumu tetiklendiğinde, FO pini aracılığıyla kontrol devresine bir hata sinyali göndererek güvenli bir kapatma prosedürünün başlatılmasına olanak tanır.

Başlıca Kullanım Alanları

• Yüksek Kapasiteli Klimaların Inverter Sürücüleri
• Endüstriyel Motor Sürücüleri ve Servo Sistemler
• Ticari Çamaşır Makineleri
• Elektrikli Araç Yardımcı Motor Sürücüleri
• Yüksek Güçlü Pompa ve Fan Kontrolü

Sık Sorulan Sorular (SSS)

SCM1245MF ile SCM1242MF arasındaki temel fark nedir?
→ Temel fark genellikle akım kapasitesidir. SCM1245MF, SCM1242MF'ye göre daha yüksek akım değerlerine dayanacak şekilde tasarlanmıştır. Projenizdeki motorun gücüne göre doğru modülü seçmek kritik öneme sahiptir.

Bu modül için bir 'bootstrap' devresi gerekli midir?
→ Evet, IPM'lerin çoğunda olduğu gibi, yüksek taraf (high-side) IGBT'lerini sürmek için gereken yüzer besleme gerilimini sağlamak amacıyla harici bootstrap kapasitörleri ve diyotları içeren bir devre kurulması gerekmektedir.

Güçlü motorların kontrolünü SCM1245MF'nin entegre ve korumalı yapısına bırakarak projelerinizi güvenle hayata geçirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
