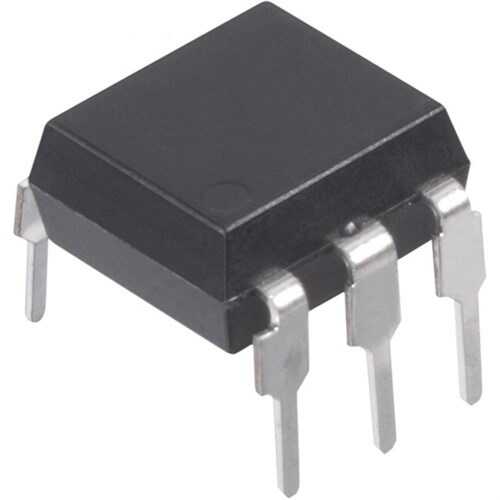

SFH601-3 DIP-6

SFH601-3, bir kızılötesi (infrared) LED ve bir fototransistörden oluşan, yüksek güvenilirliğe sahip bir optokuplör (opto-isolator) entegresidir. Temel işlevi, iki ayrı elektrik devresi arasında galvanik izolasyon sağlayarak elektriksel sinyalleri ışık yoluyla iletmektir. DIP-6 kılıfı ve SFH601-3'ün sahip olduğu belirli Akım Transfer Oranı (CTR) aralığı, onu birçok endüstriyel ve tüketici elektroniği uygulamasında popüler bir seçim haline getirir.

SFH601-3'ün Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Giriş ve çıkış devreleri arasında binlerce Volt'luk (tipik olarak 5300 Vrms) elektriksel yalıtım sağlar, bu da yüksek voltajlı devrelerden düşük voltajlı kontrol devrelerini korur.
• Belirli Akım Transfer Oranı (CTR): '-3' son eki, %100 ile %200 arasında (5mA giriş akımında) bir CTR grubunu belirtir. Bu, tasarımda daha öngörülebilir bir performans sunar.
• Kompakt DIP-6 Kılıf: Standart delik içi montaj (through-hole) uygulamaları için uygun, yaygın olarak kullanılan bir kılıf yapısına sahiptir.
• İyi Doğrusallık (Linearity): CTR değeri geniş bir giriş akımı aralığında oldukça kararlıdır, bu da onu analog sinyal izolasyonunda da kullanılabilir kılar.
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun olarak üretilmiştir ve uzun ömürlü, kararlı bir performans sunar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynaklarında (SMPS) Geri Besleme Döngüsü İzolasyonu
• Farklı Toprak (Ground) Potansiyellerine Sahip Devreler Arasında Sinyal İletimi
• Mikrodenetleyici I/O Pinlerinin Yüksek Voltajdan Korunması
• Endüstriyel Kontrol Sistemleri ve PLC'ler
• Telekom Ekipmanları ve Modemler
• Röle Sürücü Devreleri

Sık Sorulan Sorular (SSS)

Akım Transfer Oranı (CTR) nedir ve '-3' ne anlama gelir?
→ CTR, çıkıştaki kolektör akımının (Ic) girişteki LED akımına (If) oranıdır (CTR = Ic / If * %100). Çıkışın girişe ne kadar tepki vereceğini gösterir. '-3' son eki, üreticinin bu optokuplörü %100-%200 CTR aralığında test edip grupladığını belirtir. Bu, devrenizin daha tutarlı çalışmasını sağlar.

Bu optokuplör AC sinyalleri iletebilir mi?
→ Standart bir optokuplör tek yönlü (DC) çalışır. AC bir sinyali izole etmek için ya sinyali önce doğrultmak ya da iki optokuplörü ters-paralel bağlayarak bir 'AC optokuplör' devresi oluşturmak gerekir.

Devreleriniz arasında güvenli ve kararlı bir izolasyon sağlamak için SFH601-3'ün kanıtlanmış performansını tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
