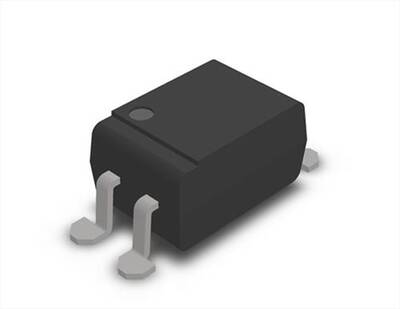

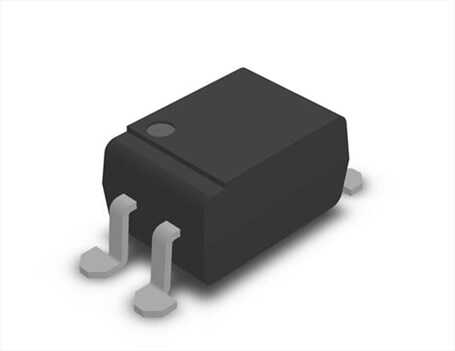

ACPL-217-500E - A217 SOP-4

ACPL-217-500E, farklı voltaj seviyelerinde çalışan iki devreyi birbirinden galvanik olarak izole etmek için kullanılan bir opto-kuplör (optocoupler) entegresidir. İçerisinde bir kızılötesi LED ve bir fototransistör barındırır. Sinyaller ışık yoluyla iletildiği için giriş ve çıkış arasında hiçbir elektriksel bağlantı bulunmaz. Bu özellik, ACPL-217'yi gürültülü endüstriyel ortamlarda ve yüksek voltajlı devrelerde güvenli sinyal aktarımı için vazgeçilmez kılar. SOP-4 kılıfı kompakt SMD tasarımları için idealdir.

ACPL-217-500E'nin Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında binlerce voltluk elektriksel izolasyon sağlar, bu da güvenlik ve gürültü bağışıklığını artırır.
• DC Sinyal İletimi: Mikrodenetleyici çıkışları gibi DC sinyallerini veya düşük frekanslı dijital sinyalleri izole bir şekilde iletmek için kullanılır.
• Akım Transfer Oranı (CTR): Geniş bir CTR aralığına sahiptir, bu da farklı tasarım gereksinimlerine uyum sağlamasına olanak tanır.
• Kompakt SOP-4 Kılıf: Yüzey montaj teknolojisine (SMT) uygun küçük boyutlu kılıfı sayesinde devre kartında az yer kaplar.
• Farklı CTR Grupları: Üretim sırasında farklı CTR ('Current Transfer Ratio') aralıklarına sahip gruplara ayrılarak uygulama esnekliği sunar.

Başlıca Kullanım Alanları

• Anahtarlamalı güç kaynaklarının (SMPS) geri besleme (feedback) döngüleri
• Mikrodenetleyici I/O hatlarının izolasyonu
• Endüstriyel kontrol sistemleri ve PLC giriş/çıkış modülleri
• Farklı topraklama (ground) potansiyellerine sahip sistemler arası haberleşme
• Güç rölelerinin ve solenoidlerin sürülmesi

Sık Sorulan Sorular (SSS)

CTR (Akım Transfer Oranı) nedir ve neden önemlidir?
→ CTR, çıkış transistörünün kolektör akımının (Ic) giriş LED'inin ileri yön akımına (If) oranıdır (CTR = Ic / If * 100%). Tasarımda kullanılacak ön direncin ve çıkış yük direncinin hesaplanması için kritik bir parametredir.

Bu opto-kuplör ile AC sinyalleri iletebilir miyim?
→ Standart bir opto-kuplör tek yönlü (DC) sinyaller için tasarlanmıştır. AC sinyalleri iletmek için genellikle iki opto-kuplörün ters-paralel bağlandığı veya özel AC girişli opto-kuplörlerin kullanıldığı devre konfigürasyonları gerekir.

Devrelerinizi elektriksel gürültü ve yüksek voltaj risklerinden korumak için ACPL-217-500E ile güvenli sinyal izolasyonu sağlayın.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
