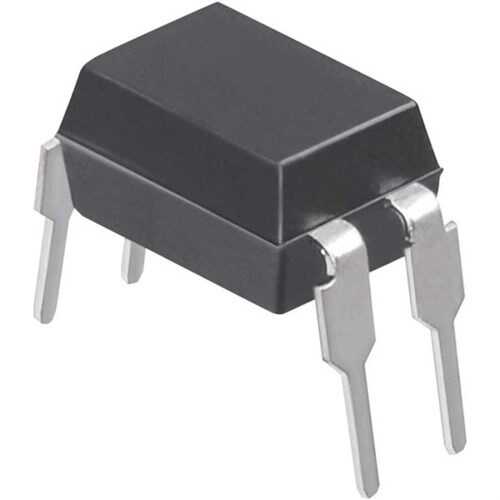

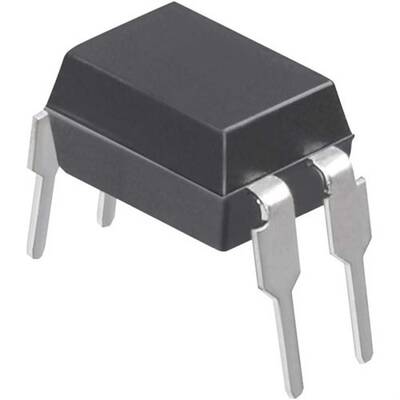

SFH617A-4 DIP-4

SFH617A-4, çok yönlü ve güvenilir bir genel amaçlı fototransistör çıkışlı optokuplördür. Farklı potansiyellere sahip devreler arasında elektriksel izolasyon sağlamak için kullanılır. '-4' eki, belirli bir Akım Aktarım Oranı (CTR) aralığını (%160-320) garanti eder, bu da onu hassas analog ve dijital uygulamalar için öngörülebilir bir seçenek haline getirir. Kompakt DIP-4 kılıfı sayesinde yerden tasarruf sağlar.

SFH617A-4'ün Özellikleri ve Avantajları

• Belirli CTR Aralığı: %160 ile %320 arasında garantili Akım Aktarım Oranı (CTR), devre tasarımında tutarlılık ve öngörülebilirlik sağlar.
• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında yüksek V-ISO gerilimi sunarak hassas kontrol devrelerini şebeke gerilimi gibi yüksek potansiyellerden korur.
• Kompakt DIP-4 Kılıf: Sadece 4 pine sahip olması, devre kartlarında minimum alan kaplamasını sağlar.
• Düşük Kaplin Kapasitansı: Giriş ve çıkış arasındaki düşük kapasitans, yüksek frekanslı gürültü geçişini en aza indirir.
• Geniş Kullanım Alanı: Hem DC hem de düşük frekanslı AC sinyallerinin izolasyonu için uygundur.

Başlıca Kullanım Alanları

• Güç Kaynağı Geri Besleme (Feedback) Devreleri
• Mikrodenetleyici I/O Port İzolasyonu
• Telekomünikasyon Ekipmanları
• Şebeke Gerilimi Algılama
• Röle ve Solenoid Sürücü Devreleri

Sık Sorulan Sorular (SSS)

CTR (Akım Aktarım Oranı) nedir ve neden önemlidir?
→ CTR, çıkış transistöründen geçen akımın, giriş LED'inden geçen akıma oranıdır (%). Belirli bir CTR aralığı, optokuplörün belirli bir giriş akımı için ne kadar çıkış akımı sağlayacağını öngörmenizi sağlar, bu da devre tasarımını kolaylaştırır.

SFH617A-4'ün diğer SFH617A versiyonlarından farkı nedir?
→ '-2', '-3', '-4' gibi son ekler farklı CTR aralıklarını belirtir. SFH617A-4, %160-320 aralığı ile serinin en yüksek kazançlı versiyonlarından biridir.

Tasarımınızda tutarlı ve güvenilir bir performans için garantili CTR aralığına sahip SFH617A-4'ü kullanın.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
