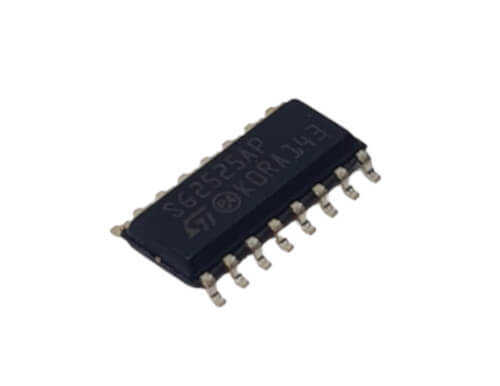

SG2525AP SOIC-16

SG2525AP, anahtarlamalı güç kaynakları (SMPS) ve DC-DC dönüştürücü tasarımlarında yaygın olarak kullanılan, endüstri standardı bir regüle edici PWM kontrol entegresidir. Bu çok yönlü entegre, push-pull, half-bridge ve full-bridge gibi birçok farklı topolojide kullanılabilir. Yüksek performansı ve esnek yapısıyla bilinen SG2525AP, SOIC-16 yüzey montaj kılıfında sunularak modern ve kompakt tasarımlara olanak tanır.

SG2525AP'nin Özellikleri ve Avantajları

• Geniş Çalışma Aralığı: 8V ile 35V arasında geniş bir besleme gerilimi aralığında çalışabilir.
• Çift Çıkış Sürücüsü: Birbirine göre 180 derece faz farklı, totem-pole yapısında iki adet çıkış sürücüsüne sahiptir. Bu yapı, push-pull ve köprü tipi topolojiler için idealdir.
• Ayarlanabilir Ölü Zaman (Dead-Time): Çıkış transistörlerinin aynı anda iletime geçmesini (shoot-through) önlemek için ölü zaman kontrolü sunar.
• Dahili Referans ve Osilatör: ±%1 hassasiyetinde 5.1V referans gerilimi ve harici bir direnç/kapasitör ile frekansı ayarlanabilen dahili bir osilatöre sahiptir.
• Entegre Koruma: Dahili yumuşak başlangıç (soft-start) ve düşük voltaj kilitleme (UVLO) özellikleri barındırır.

Başlıca Kullanım Alanları

• DC-DC dönüştürücüler (Buck, Boost, Flyback)
• PC güç kaynakları (ATX PSUs)
• Kesintisiz güç kaynakları (UPS)
• Solar invertörler ve batarya şarj cihazları
• Endüstriyel kontrol ve otomasyon sistemleri

Sık Sorulan Sorular (SSS)

SG2525AP ile SG3525 arasında ne fark vardır?
→ Temelde aynı entegrelerdir. SG2525 genellikle daha geniş bir çalışma sıcaklığı aralığına (askeri veya endüstriyel) sahipken, SG3525 daha çok ticari uygulamalar için üretilir. Elektriksel özellikleri ve pin yapıları çoğunlukla aynıdır.

SOIC-16 kılıfının DIP-16 kılıfından farkı nedir?
→ SOIC-16, yüzey montaj teknolojisi (SMD/SMT) için tasarlanmış küçük bir pakettir. DIP-16 ise delik içi montaj (through-hole) için tasarlanmış daha büyük bir pakettir. SOIC kılıf, daha kompakt PCB tasarımları ve otomatik montaj işlemleri için uygundur.

Esnek ve güvenilir PWM kontrolü gerektiren güç elektroniği projeleriniz için endüstri standardı SG2525AP'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama devreleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
