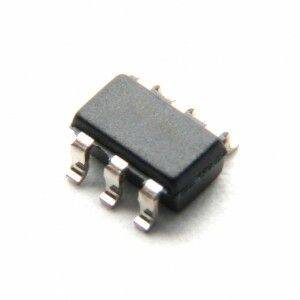

SG6859ATZ SOT-23/6 AC/DC Konvertör

SG6859ATZ, Fairchild/ON Semiconductor tarafından üretilen, ultra kompakt ve düşük maliyetli uygulamalar için tasarlanmış bir AC/DC konvertör kontrolcüsüdür. Yeşil mod PWM (Green-Mode PWM) özelliğine sahip bu entegre, özellikle 25W altındaki güç adaptörleri ve şarj cihazları için optimize edilmiştir. Minyatür SOT-23/6 kılıfı, onu alanın çok kritik olduğu modern taşınabilir cihaz tasarımları için vazgeçilmez kılar.

SG6859ATZ'nin Özellikleri ve Avantajları

• Ultra Kompakt Kılıf: SOT-23/6, yüzey montajlı (SMD) tasarımlarda minimum PCB alanı kaplar.
• Yeşil Mod (Green-Mode) Çalışma: Hafif yük koşullarında anahtarlama frekansını düşürerek güç tüketimini azaltır ve verimliliği artırır.
• Düşük Başlangıç Akımı: Çok düşük başlangıç akımı (tipik 5μA) sayesinde hızlı ve verimli bir başlangıç sağlar.
• Frekans Jittering: Daha iyi EMI performansı için anahtarlama frekansını modüle eder.
• Kapsamlı Koruma: VDD aşırı gerilim koruması (OVP), aşırı yük koruması (OLP) ve AC giriş düşük gerilim koruması gibi özellikler içerir.

Başlıca Kullanım Alanları

• Cep telefonu, tablet ve MP3 çalar şarj cihazları
• Düşük güçlü AC/DC adaptörleri
• Elektronik sigara ve taşınabilir güç bankaları
• LED aydınlatma sürücüleri
• Ev aletleri için yardımcı güç kaynakları

Sık Sorulan Sorular (SSS)

Bu bir entegre anahtar (integrated switch) mıdır?
→ Hayır, SG6859ATZ bir PWM kontrolcüsüdür. Çalışması için harici bir güç MOSFET'i gerektirir. Bu yapı, tasarımcıya güç seviyesine en uygun MOSFET'i seçme esnekliği tanır.

SOT-23/6 kılıfının lehimlenmesi zor mudur?
→ Bu kılıf oldukça küçüktür ve genellikle otomatik dizgi (pick-and-place) makineleri ile monte edilir. Manuel lehimleme için ince uçlu bir havya, fluks ve tecrübe gerektirir.

Minyatür ve enerji verimli şarj cihazı tasarımlarınız için SG6859ATZ kontrolcüsünün gücünden faydalanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin doğruluğu ve güvenliği için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
