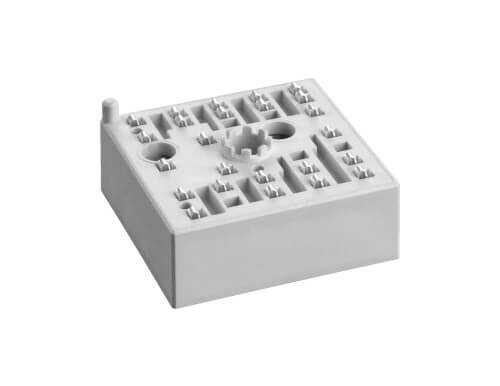

SKiiP 13AC126V1 MiniSKiiP1 Güç Modülü

SKiiP 13AC126V1, endüstriyel otomasyon ve güç elektroniği alanında lider olan Semikron tarafından üretilen, MiniSKiip® 1 ailesine ait bir CIB (Converter-Inverter-Brake) güç modülüdür. Bu modül, 1200V/13A kapasiteli bir 3 fazlı doğrultucu, bir fren kıyıcı (brake chopper) ve bir 3 fazlı invertör devresini tek bir kompakt pakette birleştirir. Özellikle AC motor sürücüleri için hepsi bir arada bir çözüm sunarak tasarımı basitleştirir ve montaj süresini kısaltır.

SKiiP 13AC126V1'in Özellikleri ve Avantajları

• Hepsi Bir Arada (All-in-One) Çözüm: Doğrultucu, invertör ve fren kıyıcıyı tek bir modülde birleştirerek harici bileşen ihtiyacını azaltır.
• Yüksek Voltaj Kapasitesi: 1200V IGBT'ler sayesinde 380V/400V AC şebekelerinde çalışan sistemler için uygundur.
• Lehimsiz Montaj Teknolojisi: Semikron'un patentli SPRiNG teknolojisi, PCB'ye lehimleme gerektirmeyen, yaylı kontaklarla güvenilir bir bağlantı sağlar.
• Entegre Sıcaklık Sensörü: Hassas sıcaklık izlemesi ve koruması için modül içinde bir NTC sensör bulunur.
• Yüksek Güvenilirlik: Endüstriyel standartlara uygun olarak tasarlanmış olup, zorlu çalışma koşullarında uzun ömür sunar.
• Optimize Edilmiş Termal Tasarım: Alüminyum oksit (Al2O3) DCB alt tabakası ile verimli ısı dağılımı sağlar.

Başlıca Kullanım Alanları

• Endüstriyel AC motor sürücüleri (4kW'a kadar)
• Asansör ve yürüyen merdiven kontrol sistemleri
• Servo sürücüler ve pozisyonlama sistemleri
• Makine takımları (CNC) ve robotik
• Güneş enerjisi invertörleri ve UPS (Kesintisiz Güç Kaynakları)

Sık Sorulan Sorular (SSS)

CIB (Converter-Inverter-Brake) modülünün avantajı nedir?
→ CIB modülü, bir motor sürücünün üç ana güç katını (doğrultucu, invertör, frenleme) tek bir pakette sunar. Bu, PCB tasarımını büyük ölçüde basitleştirir, montaj maliyetlerini düşürür ve sistemin genel kompaktlığını artırır.

SPRiNG (yaylı kontak) teknolojisi nasıl çalışır?
→ Bu teknoloji, modülün PCB'ye vidalanmasıyla yaylı kontakların PCB üzerindeki pedlere baskı yapması prensibine dayanır. Bu, lehimleme işlemini ortadan kaldırarak termal stresten kaynaklanan arızaları azaltır ve montaj/demontaj işlemlerini kolaylaştırır.

Endüstriyel motor sürücü projelerinizde SKiiP 13AC126V1 CIB modülünün entegre yapısı ve kanıtlanmış güvenilirliği ile fark yaratın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
