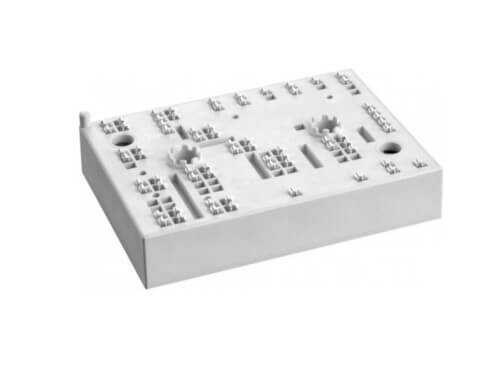

SKiiP 35NAB126V1 MiniSKiiP II 3

SKiiP 35NAB126V1, Semikron tarafından geliştirilen, kompakt MiniSKiiP II 3 kılıfında yer alan, son derece entegre bir akıllı güç modülüdür (IPM). Bu modül, üç fazlı bir invertör köprüsü için gerekli olan altı adet IGBT ve altı adet serbest geçiş diyotunu (freewheeling diode) tek bir pakette barındırır. Baskı devreye lehim gerektirmeyen yaylı kontak (spring contact) teknolojisi ile montajı son derece kolaydır.

SKiiP 35NAB126V1'nin Özellikleri ve Avantajları

• Üç Fazlı Köprü Yapısı: Motor sürücü ve invertör tasarımlarını basitleştiren entegre altı-paket (six-pack) konfigürasyonuna sahiptir.
• Yüksek Gerilim ve Akım: 1200V gerilim ve 35A nominal akım kapasitesi ile 15kW'a kadar olan motorları sürebilir.
• Lehimsiz Montaj: Güvenilir yaylı kontak teknolojisi, üretim sürecini hızlandırır ve termal döngü stresini azaltır.
• Kompakt Tasarım: MiniSKiiP II 3 kılıfı, yerden tasarruf sağlayarak daha küçük ve daha entegre sistem tasarımlarına olanak tanır.
• Entegre Sıcaklık Sensörü (NTC): Modülün sıcaklığını anlık olarak izlemeyi sağlayarak sistemin termal korumasını kolaylaştırır.

Başlıca Kullanım Alanları

• Kompakt Motor Sürücüleri
• Servo Sürücüler
• Güneş Enerjisi İnvertörleri
• Endüstriyel Pompalar ve Fanlar
• Küçük Ölçekli Kesintisiz Güç Kaynakları (UPS)
• Robotik ve Otomasyon Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Yaylı kontak (spring contact) teknolojisinin avantajı nedir?
→ Yaylı kontaklar, lehimleme işlemini ortadan kaldırır. Bu, üretim süresini kısaltır, lehim hatalarını önler ve modül ile PCB arasında esnek bir bağlantı sağlayarak mekanik ve termal strese karşı daha yüksek dayanıklılık sunar.

Soru: Bu modül bir 'Akıllı Güç Modülü' (IPM) müdür?
→ Tam olarak değil. Bu modül, güç anahtarlarını (IGBT ve diyotlar) ve NTC'yi içerir ancak sürücü ve koruma devrelerini içermez. Bu nedenle bir 'Güç Entegre Modülü' (PIM) olarak sınıflandırılır. Kullanımı için harici bir sürücü devresi gereklidir.

Kompakt, güvenilir ve montajı kolay üç fazlı invertör tasarımlarınız için SKiiP 35NAB126V1 mükemmel bir çözümdür.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
