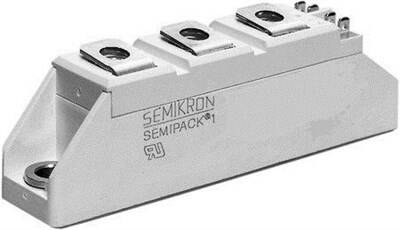

SKKT106/18E SEMIPACK1

SKKT106/18E, Semikron'un SEMIPACK® 1 serisine ait, yüksek güçlü bir tiristör/diyot modülüdür. Bu modül, içerisinde iki adet tiristör (SCR) barındıran bir yarım köprü (half-bridge) konfigürasyonuna sahiptir. 1800V gibi çok yüksek bir ters gerilim dayanımı ve 106A ortalama akım kapasitesi ile özellikle AC güç kontrolü, kontrollü doğrultucular ve soft-starter uygulamaları için tasarlanmıştır.

SKKT106/18E'nin Özellikleri ve Avantajları

• Çok Yüksek Gerilim Bloklama: 1800V (VRRM) değeri, yüksek gerilimli endüstriyel şebekelerde güvenli çalışma imkanı sunar.
• Yüksek Akım Kapasitesi: 106A (ITAV) ortalama akım değeri ile yüksek güçlü yükleri kontrol edebilir.
• Tiristör (SCR) Teknolojisi: Faz kontrolü prensibiyle AC gücün hassas bir şekilde ayarlanmasını sağlar.
• Endüstriyel SEMIPACK® Paket: Kanıtlanmış, sağlam ve endüstriyel standartlara uygun paket yapısı ile yüksek güvenilirlik ve kolay montaj sunar.
• İzole Taban Plakası: Elektriksel izolasyon sağlayarak montajı basitleştirir ve güvenliği artırır.

Başlıca Kullanım Alanları

• Kontrollü ve Yarı Kontrollü Doğrultucu Köprüleri
• AC Motorlar için Yumuşak Yolvericiler (Soft Starters)
• AC Voltaj Regülatörleri ve Dimmer Devreleri
• Endüstriyel Isıtma ve Fırın Kontrolü
• Statik Anahtarlar (AC Solid State Relays)

Sık Sorulan Sorular (SSS)

Soru: Tiristör modülü ile IGBT modülü arasındaki temel fark nedir?
→ Cevap: Tiristörler, genellikle daha düşük frekanslı (örneğin şebeke frekansı) ve yüksek güçlü AC kontrol uygulamalarında (faz kontrolü, doğrultma) kullanılır. Bir kez tetiklendiklerinde, akım sıfırın altına düşene kadar iletimde kalırlar (mandallama). IGBT'ler ise yüksek frekanslı anahtarlama (PWM) gerektiren uygulamalarda (motor sürücüleri, SMPS) tercih edilir ve gate sinyali ile istendiği zaman açılıp kapatılabilirler.

Soru: Bu modülü tetiklemek için ne gereklidir?
→ Cevap: SKKT106/18E modülündeki tiristörleri ateşlemek için gate (G) ve katot (K) terminalleri arasına kısa süreli bir akım darbesi (pulse) uygulamak gerekir. Bu tetikleme sinyalini üreten özel sürücü devrelerine ihtiyaç duyulur.

Yüksek güçlü AC yük kontrolü ve doğrultma devrelerinizde endüstriyel standartlarda güvenilirlik için SKKT106/18E modülünü kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
