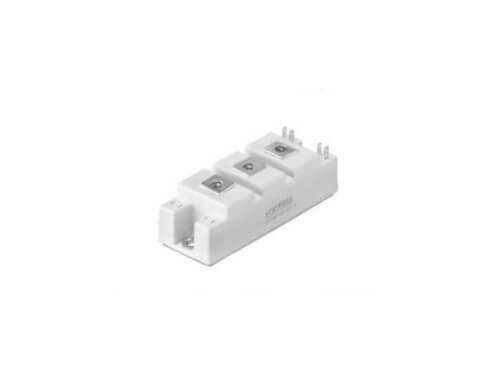

SKM100GB12T4 SEMITRANS2 IGBT Modülü

SKM100GB12T4, Semikron'un endüstriyel standartlardaki SEMITRANS2 paketinde yer alan, 1200V gerilim ve 100A akım kapasitesine sahip yüksek güçlü bir IGBT modülüdür. Trench Gate ve Field Stop teknolojilerini kullanan 4. nesil (T4) IGBT çipleri sayesinde, bu modül düşük anahtarlama kayıpları ve yüksek verimlilik sunarak motor sürücüleri ve invertör uygulamaları için mükemmel bir çözüm oluşturur.

SKM100GB12T4'nin Özellikleri ve Avantajları

• Gelişmiş Trench/Field-Stop Teknolojisi: Düşük VCE(sat) doyma gerilimi ile düşük iletim kayıpları ve optimize edilmiş anahtarlama performansı sunar.
• Yüksek Gerilim ve Akım Değerleri: 1200V ve 100A kapasitesi, 400/480V AC şebekelerde çalışan üç fazlı invertör ve motor sürücüleri için idealdir.
• Entegre NTC Termistör: Modül içerisinde bulunan NTC termistör, anlık sıcaklık takibi yaparak aşırı ısınmaya karşı koruma sistemlerinin kolayca entegre edilmesini sağlar.
• SEMITRANS2 Paketi: Kompakt, düşük endüktanslı ve endüstri standardı bu paket, güvenilir mekanik montaj ve verimli soğutma imkanı sunar.
• Yüksek Güvenilirlik: Semikron kalitesiyle üretilen bu modül, zorlu endüstriyel koşullarda uzun ömürlü ve kararlı bir çalışma performansı garanti eder.

Başlıca Kullanım Alanları

• AC Motor Sürücüleri (VFD - Variable Frequency Drives)
• Servo Sürücüler
• Kesintisiz Güç Kaynakları (UPS)
• Güneş ve Rüzgar Enerjisi İnvertörleri
• Kaynak Makineleri ve Endüstriyel Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: Bu modül 'half-bridge' (yarım köprü) konfigürasyonunda mıdır?
→ Evet, 'GB' kodu genellikle iki IGBT'nin bir 'half-bridge' (yarım köprü) konfigürasyonunda bağlandığını gösterir. Bu yapı, üç fazlı invertörlerin temel yapı taşıdır ve üç adet modül ile tam bir invertör devresi oluşturulabilir.

Soru: Modül içindeki NTC termistör ne işe yarar?
→ NTC (Negative Temperature Coefficient) termistör, sıcaklık arttıkça direnci düşen bir sensördür. Sürücü devresi bu direnç değişimini okuyarak IGBT modülünün taban plaka sıcaklığını anlık olarak izleyebilir ve aşırı ısınma durumunda sistemi korumak için gücü kesebilir.

Endüstriyel güç dönüşüm projelerinizde verimlilik ve güvenilirlik için SKM100GB12T4 IGBT modülünü kullanın.

Not: Bu sayfadaki bilgiler yalnızca genel referans amaçlıdır. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
