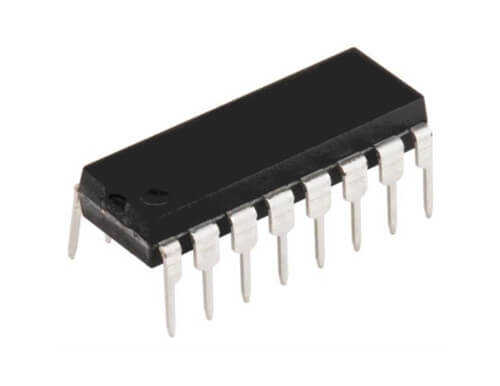

SL494 DIP-16 PWM Kontrol Entegresi

SL494, anahtarlamalı güç kaynaklarının (SMPS) kalbinde yer alan, son derece çok yönlü bir PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. Sabit frekanslı, çift çıkışlı yapısı sayesinde itme-çekme (push-pull) veya tek uçlu (single-ended) konfigürasyonlarda güç dönüştürücü tasarımlarını basitleştirir. Güç kaynağı devrelerinde kararlılık, verimlilik ve hassas voltaj regülasyonu sağlamak için endüstri standardı haline gelmiş bir bileşendir.

SL494'nin Özellikleri ve Avantajları

• Çift Hata Amplifikatörü: Gerilim ve akım geri beslemesini aynı anda hassas bir şekilde kontrol etme imkanı sunar.
• Dahili Osilatör: Sadece harici bir direnç ve kapasitör (RT/CT) ile çalışma frekansı ayarlanabilir.
• Ölü Zaman (Dead-time) Kontrolü: Push-pull uygulamalarda çıkış transistörlerinin aynı anda iletime geçmesini önleyerek kısa devre riskini ortadan kaldırır.
• Geniş Çalışma Voltaj Aralığı: 7V ile 40V arasındaki geniş besleme gerilimi aralığı sayesinde esnek tasarımlara olanak tanır.
• Push-Pull veya Single-Ended Çıkışlar: Farklı SMPS topolojileri için esnek çıkış konfigürasyonu sağlar.
• Dahili 5V Referans Voltajı: ±%5 hassasiyetinde kararlı bir referans kaynağı sunar.

Başlıca Kullanım Alanları

• Masaüstü bilgisayar güç kaynakları (ATX PSUs)
• DC-DC dönüştürücü devreleri
• Akü şarj cihazları
• Inverter devreleri ve kesintisiz güç kaynakları (UPS)
• Endüstriyel güç kaynakları ve kontrol sistemleri
• LED sürücü devreleri

Sık Sorulan Sorular (SSS)

Soru: SL494 ile TL494 arasında bir fark var mıdır?
→ Cevap: SL494, endüstri standardı olan TL494'ün pin uyumlu bir muadilidir. Çoğu uygulamada doğrudan birbirlerinin yerine kullanılabilirler, ancak her zaman üreticinin datasheet belgesindeki elektriksel karakteristikleri karşılaştırmak en doğrusudur.

Soru: Bu entegre ile çıkış voltajını nasıl ayarlarım?
→ Cevap: Çıkış voltajı, hata amplifikatörlerinin girişlerine bağlanan bir gerilim bölücü direnç ağı aracılığıyla ayarlanır. Bu dirençlerin değerleri değiştirilerek istenen çıkış voltajı hassas bir şekilde elde edilebilir.

Güç kaynağı tasarımlarınızda güvenilirlik ve esneklik için endüstri standardı SL494 PWM kontrol entegresini tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
