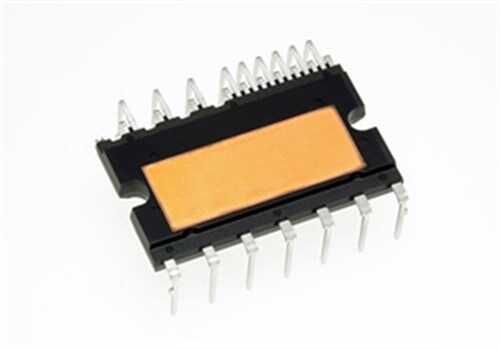

SLIMDIP-L IGBT/IPM Modül

SLIMDIP-L, Mitsubishi Electric tarafından geliştirilen, 600V voltaj sınıfında yer alan ve 15A-30A akım aralığını hedefleyen, yüksek entegrasyonlu bir IPM (Akıllı Güç Modülü) serisidir. Bu modül ailesi, adından da anlaşılacağı gibi, ince ve kompakt bir pakette tam bir 3 fazlı invertör çözümü sunar. Gelişmiş IGBT teknolojisi, entegre sürücüler ve kapsamlı koruma özellikleri sayesinde, modern motor kontrol uygulamalarında yerden tasarruf ve yüksek performans sağlar.

SLIMDIP-L'nin Özellikleri ve Avantajları

• İnce ve Kompakt Tasarım: SLIMDIP paketi, dikey montajı ve minimum PCB alanı kullanımı ile öne çıkar.
• Yüksek Verimlilik: En yeni nesil CSTBT™ (Carrier Stored Trench-Gate Bipolar Transistor) teknolojisi ile düşük güç kayıpları.
• Tam Entegre Çözüm: 3 fazlı invertör köprüsü, HVIC, LVIC, bootstrap diyotları ve akım sınırlama dirençlerini içerir.
• Kapsamlı Koruma Seti: Kısa devre (SC), aşırı akım (OC), düşük gerilim (UV) ve aşırı sıcaklık (OT) korumaları standarttır.
• Analog Sıcaklık Çıkışı: Hassas sıcaklık izlemesi için analog voltaj çıkışı (VOT) sunar.
• Kolay Sürülebilirlik: 3.3V/5V mantık seviyelerine uyumlu arayüzü ile mikrodenetleyici bağlantısını basitleştirir.

Başlıca Kullanım Alanları

• Yüksek verimli invertörlü klimalar ve buzdolapları
• Çamaşır makineleri ve kurutucular
• Endüstriyel fan ve pompa sürücüleri
• Orta güçteki servo motor ve otomasyon sistemleri
• Genel amaçlı kompakt motor sürücüleri

Sık Sorulan Sorular (SSS)

SLIMDIP-L serisindeki farklı ürün kodları ne anlama geliyor?
→ Ürün kodları genellikle akım kapasitesini belirtir. Örneğin, serideki '15' rakamı 15A'yı, '20' rakamı 20A'yı temsil eder. Projenizin güç ihtiyacına göre uygun akım değerine sahip modeli seçmelisiniz.

Bu modülün soğutması nasıl yapılmalıdır?
→ SLIMDIP-L modülü, paketinin arka yüzeyinden ısıyı atar. Bu yüzeyin, termal macun veya termal ped aracılığıyla uygun boyutlarda bir alüminyum soğutucuya sıkıca monte edilmesi gerekir. Yetersiz soğutma, modülün aşırı ısınarak zarar görmesine neden olabilir.

Alan sıkıntısı olan motor kontrol tasarımlarınızda SLIMDIP-L serisinin kompakt gücünden ve yüksek entegrasyonundan faydalanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
