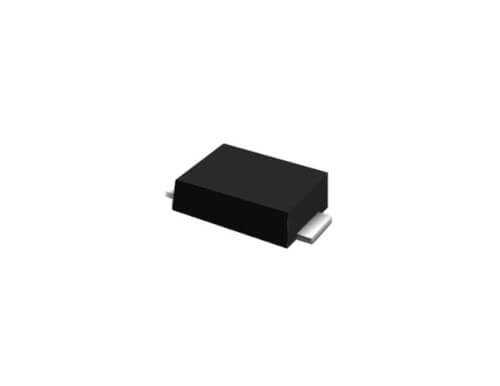

SM4005PL 1A 600V SOD123FL

SM4005PL, popüler 1N400x serisi doğrultucu diyotların modern yüzey montaj (SMD) versiyonudur. 1A akım ve 600V ters gerilim kapasitesi sunan bu diyot, kompakt ve termal olarak verimli SOD123FL kılıfı ile dikkat çeker. Geleneksel delik içi montajlı diyotların performansını, modern SMD üretim süreçlerinin avantajlarıyla birleştirir.

SM4005PL'nin Özellikleri ve Avantajları

• Yüzey Montaj Tasarımı: Otomatik dizgi makineleri ile hızlı ve verimli üretim imkanı sunar, PCB üzerinde yerden tasarruf sağlar.
• Termal Verimli SOD123FL Kılıf: Düz ve geniş metal kontakları sayesinde ısıyı PCB'ye etkili bir şekilde yayar, bu da 1A akımda bile güvenilir çalışma sağlar.
• Yüksek Gerilim Dayanımı: 600V'luk tepe ters gerilim değeri, şebeke ile çalışan birçok düşük güçlü uygulama için yeterli güvenlik marjı sunar.
• Düşük İleri Gerilim Düşümü: Enerji verimliliğini artırır ve çalışma sırasında oluşan ısıyı azaltır.
• 1N4005 Alternatifi: SMD tasarımlarda, yaygın olarak kullanılan 1N4005 delik içi diyotun doğrudan bir muadilidir.

Başlıca Kullanım Alanları

• Genel amaçlı doğrultma işlemleri
• AC/DC adaptörler ve küçük güç kaynakları
• Ters polarite koruma devreleri
• Röle ve motor sürücülerinde geri EMF sönümleme
• Tüketici elektroniği ve LED aydınlatma sistemleri

Sık Sorulan Sorular (SSS)

SOD123FL kılıfının diğer SMD kılıflardan farkı nedir?
→ SOD123FL, standart SOD123'e göre daha düz ve geniş bağlantı terminallerine sahiptir. Bu 'Flat Lead' (Düz Bacak) yapısı, diyotun ürettiği ısıyı baskı devre kartının bakır yüzeyine daha etkili bir şekilde aktarmasını sağlar, bu da termal performansını iyileştirir.

Bu diyotu 1N4007 yerine kullanabilir miyim?
→ Eğer devrenizdeki maksimum gerilim 600V'u geçmiyorsa, evet kullanabilirsiniz. Akım kapasiteleri (1A) aynıdır. Ancak devrenizde 600V'tan daha yüksek gerilimler (örneğin 1000V'a kadar) oluşma riski varsa, SM4007 veya 1N4007 gibi daha yüksek gerilim dayanımına sahip bir diyot kullanmalısınız.

SM4005PL ile geleneksel diyot performansını modern, kompakt ve verimli SMD tasarımlarınıza taşıyın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
