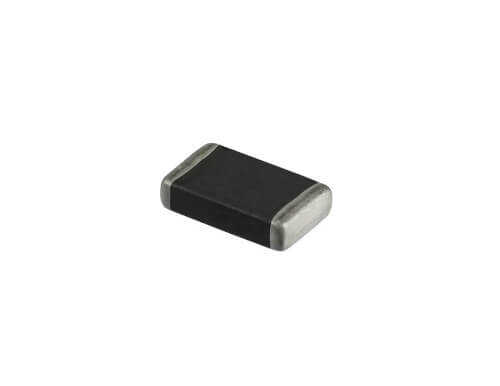

SMD Direnç 2512 0.008R 1%

Yüksek hassasiyetli akım algılama (current sense) devreleri için özel olarak üretilmiş SMD Direnç 2512 0.008R. Sadece 8 miliOhm (0.008 Ohm) gibi ultra düşük bir dirence ve %1 gibi sıkı bir toleransa sahip olan bu şönt (shunt) direnç, devreden geçen akımı minimum güç kaybıyla hassas bir şekilde ölçmenizi sağlar.

SMD Direnç 2512 0.008R 1%'nin Özellikleri ve Avantajları

• Ultra Düşük Direnç: 0.008 Ohm (8mΩ) - Akım ölçümü sırasında devrenin çalışmasını en az düzeyde etkiler.
• Yüksek Hassasiyet: ±%1 Tolerans - Doğru ve tekrarlanabilir akım ölçümleri için kritik öneme sahiptir.
• Kılıf Tipi: 2512 - Yüksek güç kapasitesi ve iyi ısı dağılımı sunan geniş bir SMD kılıfıdır.
• Teknoloji: Genellikle metal şerit (metal strip) teknolojisi ile üretilir, bu da düşük sıcaklık katsayısı (TCR) sağlar.
• Uygulama: Akım algılama amplifikatörleri ile birlikte kullanılarak devrenin akım tüketimini izlemek için idealdir.

Başlıca Kullanım Alanları

• Batarya yönetim sistemleri (BMS) ve şarj devreleri.
• DC-DC konvertörler ve güç kaynaklarında aşırı akım koruması.
• Motor sürücü devrelerinde faz akımı kontrolü.
• LED sürücülerinde hassas akım regülasyonu.
• Hassas ölçüm cihazları ve test ekipmanları.

Sık Sorulan Sorular (SSS)

Bu kadar düşük bir direnç nasıl akım ölçer?
→ Ohm Kanunu'na (V=I*R) göre, direnç üzerinden akım geçtiğinde uçlarında çok küçük bir gerilim düşümü oluşur. Örneğin, bu dirençten 10A akım geçerse, V = 10A * 0.008Ω = 0.08V (80mV) gerilim oluşur. Bu küçük gerilim hassas bir op-amp ile yükseltilerek mikrodenetleyici tarafından okunabilir ve akım değeri hassas bir şekilde hesaplanır.

Neden %1 tolerans bu kadar önemli?
→ Akım ölçümünün doğruluğu doğrudan direncin değerinin doğruluğuna bağlıdır. %5 toleranslı bir direnç, ölçümde %5'lik bir hataya neden olurken, %1 toleranslı bu direnç çok daha güvenilir ve hassas sonuçlar elde edilmesini sağlar.

Hassas akım kontrolü ve ölçümü gerektiren projelerinizde en doğru sonuçlar için bu şönt direnci tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
