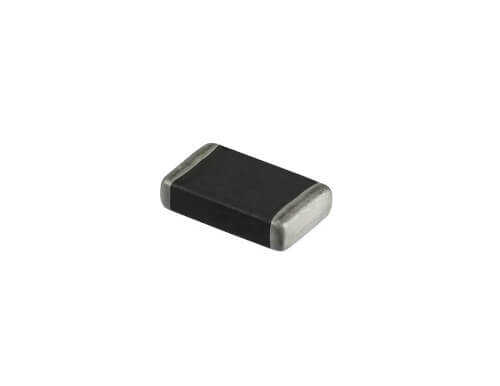

SMD Direnç 2512 10R 1%

Elektronik devrelerde hassas akım sınırlama, sinyal sönümleme ve düşük değerli pull-down görevleri için tasarlanmış olan SMD Direnç 2512 10R 1%, yüksek doğruluk ve güç kapasitesini bir arada sunan bir yüzey montajlı (SMD) dirençtir. 10 Ohm'luk düşük değeri ve ±%1'lik hassas toleransı, özellikle transistör sürücüleri ve haberleşme hatları gibi kararlılığın önemli olduğu uygulamalarda ideal performans sağlar. Geniş 2512 kılıfı, yüksek akımlarda bile güvenilir çalışmayı garanti eder.

SMD Direnç 2512 10R 1%'nin Özellikleri ve Avantajları

• Direnç Değeri: 10 Ohm (10R) - Düşük değerli, çok yönlü bir dirençtir.
• Tolerans: ±1% - Hassas akım kontrolü ve sinyal bütünlüğü gerektiren devreler için yüksek doğruluk sunar.
• Yüksek Güç Kapasitesi: 2512 kılıfı genellikle 1W güce dayanabilir, bu da onu güç uygulamaları için uygun hale getirir.
• Düşük Endüktans: SMD yapısı sayesinde yüksek frekanslı uygulamalarda parazitik endüktansı minimumda tutar.
• Termal Stabilite: Düşük TCR değeri, farklı çalışma sıcaklıklarında bile direnç değerinin kararlı kalmasını sağlar.
• Sağlam Montaj: Geniş lehim pedleri sayesinde PCB üzerinde mekanik olarak sağlam bir bağlantı kurar.

Başlıca Kullanım Alanları

• Gate Direnci: MOSFET ve IGBT'lerin gate bacaklarına seri olarak bağlanarak, anahtarlama sırasındaki 'ringing' (çınlama) etkisini azaltır ve bileşeni korur.
• LED Sürücü Devreleri: Yüksek güçlü LED'ler için akımı hassas bir şekilde sınırlamak amacıyla kullanılır.
• Sinyal Sonlandırma (Termination): Düşük empedanslı sinyal hatlarında yansımaları önlemek için kullanılır.
• Düşük Değerli Pull-down Direnci: Gürültüye duyarlı ortamlarda, bir pini kesin olarak LOW seviyesine çekmek için kullanılır.
• Küçük Motor Akım Sınırlama: Küçük DC motorların başlangıç akımını sınırlamak için basit ve etkili bir yöntemdir.

Sık Sorulan Sorular (SSS)

Soru: MOSFET gate'inde neden 10 Ohm gibi düşük değerli bir direnç kullanılır?
→ Cevap: Gate direncinin iki ana görevi vardır: 1) Sürücüden gelen akımı sınırlayarak sürücü entegresini korumak. 2) MOSFET'in parazitik kapasitans ve endüktansı ile bir RC devresi oluşturarak, anahtarlama sırasındaki voltaj salınımlarını (ringing) sönümlemek. 10 Ohm, bu iki görev arasında iyi bir denge kuran yaygın bir değerdir.

Soru: Bu direnci akım ölçmek için kullanabilir miyim?
→ Cevap: Evet, ancak 10 Ohm değeri, üzerinden geçen akıma bağlı olarak önemli bir voltaj düşümüne ve güç kaybına neden olabilir (P=I²R). Düşük akımlı (örneğin < 100mA) devrelerde akım ölçümü için kullanılabilir, ancak daha yüksek akımlar için 1R, 0.1R veya daha düşük değerli şönt dirençler kullanmak çok daha verimlidir.

Güç ve sinyal kontrol devrelerinizde kararlılık ve hassasiyet için SMD Direnç 2512 10R 1%'i şimdi deneyin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Projeniz için en doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
