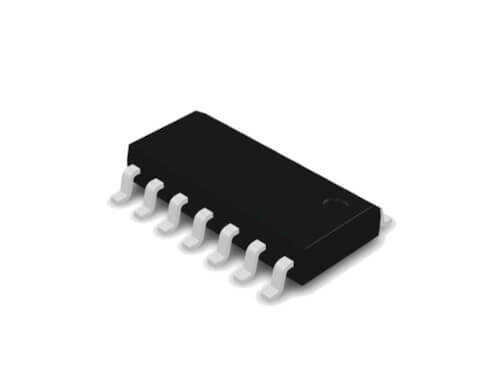

SN74AC14DR - 74AC14 SOIC-14 Hex Schmitt-Trigger Inverter

Texas Instruments SN74AC14DR, içerisinde altı adet bağımsız Schmitt-trigger evirici (inverter) barındıran gelişmiş bir CMOS mantık entegresidir. Yavaş değişen veya gürültülü dijital sinyalleri temiz, keskin ve kararlı çıkış sinyallerine dönüştürmek için idealdir. SOIC-14 kılıfı ile modern yüzey montajlı tasarımlar için mükemmel bir seçimdir.

SN74AC14DR'nin Özellikleri ve Avantajları

• Schmitt-Trigger Girişler: Girişlerdeki histerezis özelliği, sinyaldeki gürültüyü filtreler ve kararsız geçişleri (osilasyon) önleyerek sinyal bütünlüğünü artırır.
• Yüksek Hız Performansı: AC (Advanced CMOS) serisi, standart HC serisine göre daha yüksek hız ve daha iyi sürüş kapasitesi sunar.
• Geniş Çalışma Aralığı: 2V ile 6V arasında geniş bir VCC aralığında çalışarak farklı mantık seviyeleriyle esneklik sağlar.
• Yüksek Çıkış Akımı: Çıkışları, ±24mA'e kadar akım sağlayarak kapasitif yükleri ve diğer mantık kapılarını rahatlıkla sürebilir.
• Altı Bağımsız Evirici: Tek bir entegre, altı farklı sinyali işleme veya karmaşık mantık fonksiyonları oluşturma imkanı sunar.

Başlıca Kullanım Alanları

• Mekanik anahtar veya butonlardan gelen 'ark' (bouncing) etkisini gidermek.
• Uzun hatlar üzerinden gelen gürültülü sinyallerin temizlenmesi ve yeniden şekillendirilmesi.
• Kare dalga osilatörleri ve saat sinyali üreteçleri oluşturmak.
• Yavaş yükselen/düşen analog sinyallerin (örneğin sensör çıkışları) dijital mantık seviyelerine dönüştürülmesi.
• Basit bir mantıksal NOT (değil) kapısı olarak kullanılması.

Sık Sorulan Sorular (SSS)

Soru: Schmitt-trigger'ın normal bir inverter'dan farkı nedir?
→ Normal bir inverter, tek bir eşik gerilimine sahiptir. Sinyal bu eşiği geçtiğinde çıkış durum değiştirir. Schmitt-trigger ise iki farklı eşik gerilimine (pozitif giden ve negatif giden) sahiptir. Bu aralık (histerezis), giriş sinyali eşiklerin etrafında dalgalansa bile çıkışın sürekli değişmesini engelleyerek gürültüye karşı bağışıklık sağlar.

Soru: 74AC14, 74HC14 ve 74HCT14 arasındaki fark nedir?
→ 74AC14 (Advanced CMOS) en hızlısıdır ve en yüksek sürüş akımına sahiptir. 74HC14 (High-speed CMOS) genel amaçlı ve yaygın bir seçenektir. 74HCT14 ise giriş seviyeleri eski TTL mantık aileleriyle uyumlu olacak şekilde tasarlanmıştır, bu da onu 5V TTL sistemleriyle arayüzleme için ideal kılar.

Dijital sinyallerinizdeki gürültüyü ortadan kaldırmak ve kararlı bir devre performansı elde etmek için SN74AC14DR'ı tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
