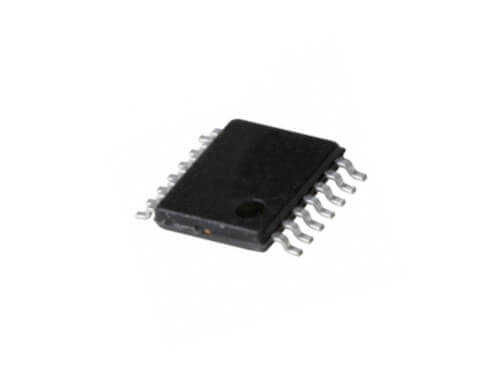

SN74HC04PWR - HC04 TSSOP-14

SN74HC04PWR, popüler 74HC ailesine ait, altı adet bağımsız evirici (inverter/NOT kapısı) içeren bir mantık entegresidir. TSSOP-14 kılıf yapısı sayesinde oldukça küçük bir alana sığabilen bu komponent, dijital devrelerde sinyal tersleme, osilatör yapımı veya sinyal tamponlama gibi temel görevler için yaygın olarak kullanılır. Yüksek Hızlı CMOS (HC) teknolojisi, düşük güç tüketimi ile yüksek hızı bir araya getirir.

SN74HC04PWR'nin Özellikleri ve Avantajları

• Altı Bağımsız Evirici: Tek bir entegre içerisinde altı adet NOT kapısı barındırarak devre yoğunluğunu artırır.
• Geniş Çalışma Gerilimi Aralığı: 2V ile 6V arasında geniş bir besleme gerilimi aralığında çalışarak farklı mantık seviyeleriyle uyumluluk sağlar.
• Yüksek Hız: Düşük yayılım gecikmesi (propagation delay) sayesinde hızlı dijital sistemler için uygundur.
• Düşük Güç Tüketimi: Statik durumda çok düşük akım çeken CMOS teknolojisi, pilli cihazlar için idealdir.
• Yüksek Sürücü Akımı: Çıkışları, diğer mantık kapılarını veya düşük güçlü LED'leri sürmek için yeterli akımı sağlayabilir.

Başlıca Kullanım Alanları

• Dijital Mantık Devrelerinde Sinyal Tersleme
• Kare Dalga Osilatörleri ve Saat Sinyali Üretimi
• Sinyal Tamponlama ve Sürücü Devreleri
• Mikrodenetleyici Projeleri ve Gömülü Sistemler
• Veri Yolu (Bus) Sürücüleri

Sık Sorulan Sorular (SSS)

Evirici (Inverter) veya NOT kapısı ne işe yarar?
→ Bir evirici, girişine uygulanan mantık seviyesinin tersini çıkışına veren temel bir dijital mantık kapısıdır. Giriş '1' (HIGH) ise çıkış '0' (LOW) olur; giriş '0' (LOW) ise çıkış '1' (HIGH) olur.

TSSOP-14 kılıfının avantajı nedir?
→ TSSOP (Thin Shrink Small Outline Package), standart SOIC kılıfına göre daha ince ve daha küçük bir yüzey montaj kılıfıdır. Bu, özellikle yer kısıtı olan modern elektronik kartlarda büyük bir avantaj sağlar.

Dijital projelerinizin temel yapı taşı olan sinyal tersleme işlemleri için SN74HC04PWR'nin güvenilirliğini ve kompakt yapısını kullanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
