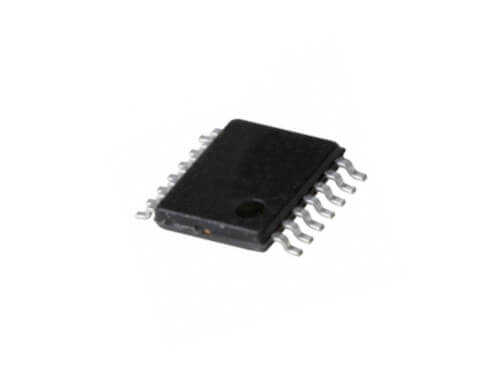

SN74HC125PWR - 74HC125PW TSSOP-14

SN74HC125PWR, içerisinde dört adet bağımsız 3-durumlu (3-state) tampon (buffer) barındıran yüksek hızlı bir CMOS mantık entegresidir. Her bir tamponun kendi aktif-düşük (active-low) çıkış etkinleştirme (OE) pini bulunur. Bu yapı, veri yolu sürücüsü (bus driver), hat sürücüsü (line driver) veya mantık seviyesi tamponlama gibi uygulamalarda yüksek esneklik ve kontrol sağlar. TSSOP-14 paketi, son derece kompakt tasarımlar için idealdir.

SN74HC125PWR - 74HC125PW'nin Özellikleri ve Avantajları

• Dört Bağımsız Tampon: Tek bir çipte dört ayrı sinyal hattını sürmek veya izole etmek için kullanılabilir.
• 3-Durumlu Çıkışlar: Her bir tamponun çıkışı, ilgili OE pini HIGH yapıldığında yüksek empedans (High-Z) durumuna geçer. Bu, birden fazla cihazın aynı veri yolunu paylaşmasını sağlar.
• Bireysel Kontrol: Her tamponun kendi etkinleştirme (OE) pini olması, kanalların birbirinden bağımsız olarak kontrol edilmesine olanak tanır.
• Yüksek Sürücü Akımı: Çıkışları, kapasitif yükleri ve veri yollarını etkili bir şekilde sürebilecek kadar akım sağlayabilir.
• Geniş Çalışma Voltajı: 2V ile 6V arasında geniş bir besleme aralığında çalışarak farklı mantık seviyeleriyle uyumluluğu artırır.
• TSSOP-14 Paket: Ultra ince (Thin-Shrink Small-Outline Package) yapısı ile alandan maksimum tasarruf sağlar.

Başlıca Kullanım Alanları

• Veri yolu sürücüleri ve alıcıları
• Hat sürücüleri (uzun kablolar üzerinden sinyal göndermek için)
• Mikrodenetleyici ve FPGA'ların G/Ç (I/O) pinlerini güçlendirme
• Bellek ve çevre birimi yongaları için adres kod çözücüler
• Mantıksal tamponlama ve izolasyon
• Saat (clock) sinyallerini dağıtma (Clock fan-out)

Sık Sorulan Sorular (SSS)

Tampon (Buffer) entegresi neden kullanılır? Bir kabloyu doğrudan bağlayamaz mıyım?
→ Birçok mikrodenetleyici veya mantık çipinin çıkış pinleri sınırlı bir akım sağlama kapasitesine sahiptir. Eğer bu çıkışa çok fazla yük (çok sayıda başka çip veya uzun bir kablo) bağlanırsa, sinyal zayıflar, bozulur ve sistem kararsız çalışabilir. Tampon, düşük akımlı bir girişi alır ve aynı mantık seviyesinde fakat çok daha yüksek akım kapasitesine sahip bir çıkış üretir. Yani, sinyali 'güçlendirir' ve yükleri sürmesini sağlar.

'Aktif-düşük' (active-low) etkinleştirme ne anlama gelir?
→ 'Aktif-düşük' bir kontrol pini, işlevini yerine getirmesi için LOW (Düşük, 0V) seviyesine çekilmesi gerektiği anlamına gelir. SN74HC125 için, bir tamponun çıkışını aktif hale getirmek (yani giriş sinyalini çıkışa yansıtmak) için o tampona ait OE (Output Enable) pinini LOW yapmanız gerekir. OE pinini HIGH yaparsanız, çıkış yüksek empedans durumuna geçer ve devreden kopar.

Veri yollarınızı SN74HC125PWR'nin gücü ve esnekliği ile yönetin, sinyal bütünlüğünü koruyun.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
