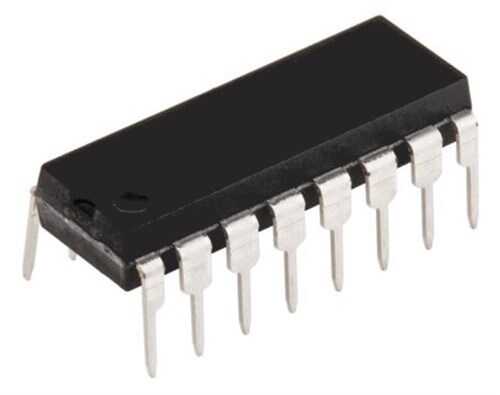

SN74HC145N - 74HC145 DIP-16 BCD'den Decimale Decoder/Driver

SN74HC145N, 4-bitlik bir BCD (Binary-Coded Decimal) girişini alıp, buna karşılık gelen bir adet çıkışı aktif hale getiren bir BCD'den decimale (1-of-10) kod çözücü ve sürücü entegresidir. Yani, 0000'dan 1001'e (decimal 0-9) kadar olan BCD kodlarına göre 10 farklı çıkıştan birini 'düşük' (LOW) seviyesine çeker. Yüksek voltajlı açık kollektör çıkışları sayesinde Nixie tüpleri, lambalar veya röleler gibi çeşitli yükleri doğrudan sürme kapasitesine sahiptir. DIP-16 kılıfı, delikli pertinaks ve breadboard üzerinde kolay çalışma imkanı sunar.

SN74HC145N'nin Özellikleri ve Avantajları

• BCD'den 10'lu Sisteme Çevrim: 4-bit BCD verisini 10 ayrı çıkış hattına dönüştürür.
• Açık Kollektör Çıkışlar: Çıkışlar, entegrenin besleme geriliminden daha yüksek voltajlı yükleri (15V'a kadar) sürebilir.
• Yüksek Akım Kapasitesi: Her bir çıkış, LED'ler, küçük lambalar veya röleleri sürmek için yeterli akımı (sink current) sağlayabilir.
• Tam Kod Çözme: Giriş kodlarına karşılık yalnızca bir çıkışın aktif olmasını garanti eder.
• Düşük Güç Tüketimi: Yüksek hızlı CMOS teknolojisi sayesinde bekleme modunda çok az güç harcar.
• Geniş Uygulama Alanı: Prototipleme dostu DIP-16 kılıfı ile hobi ve profesyonel projeler için uygundur.

Başlıca Kullanım Alanları

• Nixie Tüp Sürücü Devreleri
• LED Matris Kontrolü ve Demultiplexing
• Endüstriyel Lamba ve Gösterge Panelleri
• Röle ve Solenoid Sürücü Arayüzleri
• Hafıza Yonga Seçimi (Chip Select) Devreleri
• Sayısal Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

'Açık kollektör çıkış' ne demektir?
→ Açık kollektör çıkış, çıkış transistörünün kollektörünün doğrudan pine bağlı olduğu ve bir pull-up direncine ihtiyaç duyduğu anlamına gelir. Bu yapı, farklı voltaj seviyelerinde çalışan yükleri sürmeye ve birden fazla çıkışı tek bir hatta bağlamaya (wired-AND mantığı) olanak tanır.

Bu entegre ile bir 7-segment gösterge sürebilir miyim?
→ Doğrudan sürmek için tasarlanmamıştır. Bu entegre, 10 ayrı çıkıştan birini seçer. 7-segment göstergeler için 74HC4511 gibi BCD'den 7-segmente kod çözücüler daha uygundur.

Nixie tüplerinden röle kontrolüne kadar geniş bir yelpazede sürücü ihtiyacınız için SN74HC145N ideal bir çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
