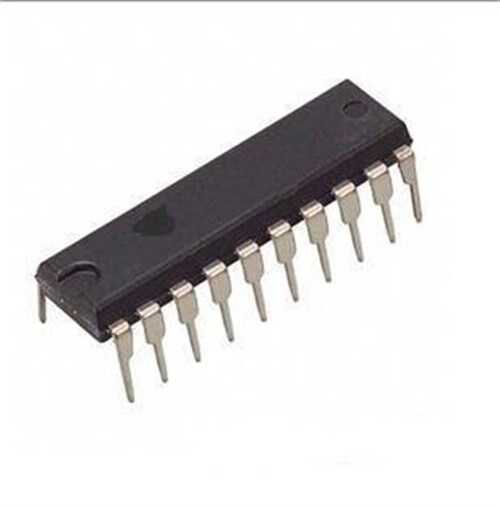

SN74HC373N - 74HC373 DIP-20

SN74HC373N, sekiz adet D-tipi şeffaf mandal (transparent latch) içeren, 3 durumlu (3-state) çıkışlara sahip bir oktal lojik entegredir. Veri yolu (bus) odaklı sistemlerde geçici veri depolama için tasarlanmıştır. DIP-20 kılıfı ile hobi ve prototipleme uygulamaları için son derece popülerdir.

SN74HC373N'nin Özellikleri ve Avantajları

• Oktal D-Tipi Mandallar: Tek bir entegre ile 8-bit (bir byte) veriyi aynı anda yakalayıp saklayabilir.
• Şeffaf Mandal Yapısı: Mandal Etkinleştirme (LE) pini HIGH olduğunda, çıkışlar girişleri takip eder (şeffaf mod). LE pini LOW olduğunda ise son veri kilitlenir ve çıkışta tutulur.
• 3-Durumlu Çıkışlar: Çıkış Kontrol (OE) pini sayesinde çıkışlar aktif (HIGH/LOW) veya yüksek empedans (Hi-Z) durumuna getirilebilir. Bu, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• Yüksek Akım Sürme Kapasitesi: Çıkışlar, veri yollarını ve diğer yükleri sürmek için yeterli akım kapasitesine sahiptir.
• Geniş Çalışma Voltajı: Tipik olarak 2V ile 6V arasında geniş bir besleme aralığında çalışarak farklı lojik aileleriyle uyumluluk sağlar.
• DIP-20 Kılıf: Prototipleme için breadboard'lara ve standart soketlere kolayca takılabilen bir pakettir.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Sistemlerinde Veri Yolu Arayüzleri
• Giriş/Çıkış (I/O) Port Genişletme
• Geçici Veri Depolama ve Arabellek (Buffer) Uygulamaları
• Adres Mandallama (Address Latching)
• Dijital Kontrol ve Durum Kayıtçıları

Sık Sorulan Sorular (SSS)

74HC373 (latch) ile 74HC374 (flip-flop) arasındaki fark nedir?
→ Temel fark veri yakalama mekanizmasındadır. 74HC373 bir 'latch' (mandal) olup seviye tetiklemelidir; yani LE pini HIGH olduğu sürece veri geçer. 74HC374 ise bir 'flip-flop' olup kenar tetiklemelidir; yani sadece saat sinyalinin yükselen kenarında veriyi yakalar. Uygulamanızın zamanlama gereksinimlerine göre doğru olanı seçmelisiniz.

'Yüksek Empedans (Hi-Z)' durumu ne anlama gelir?
→ Yüksek empedans durumu, çıkış pininin elektriksel olarak devreden ayrılmış gibi davrandığı anlamına gelir. Bu durumda pin, ne HIGH (VCC) ne de LOW (GND) seviyesine bağlıdır. Bu özellik, birden fazla entegrenin aynı veri hattına bağlanmasını ve çakışma olmadan sırayla veri göndermesini sağlar.

Veri yolu uygulamalarınızda etkili bir kontrol ve geçici depolama için SN74HC373N oktal mandalı tercih edin!

Not: Bu sayfadaki bilgiler ürün hakkında genel bir bakış sunmak için hazırlanmıştır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
